自恢複保險絲PPTC選型指南

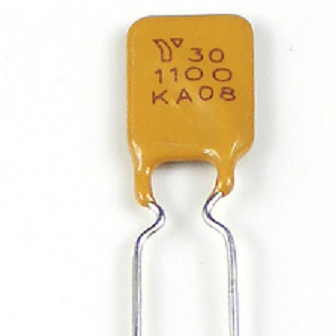

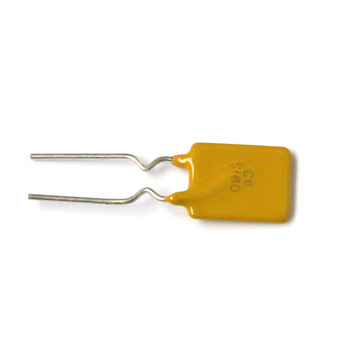

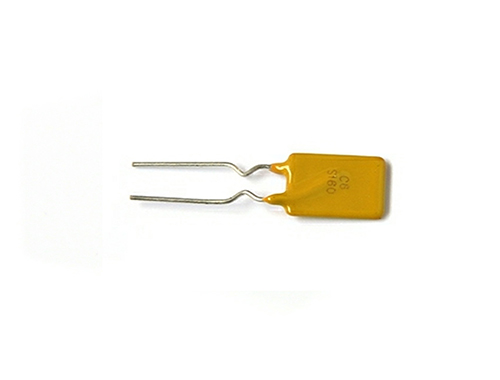

PPTC自恢複保險絲(si) （Polymeric Positive Temperature Coefficient ）

正溫度係數器件，也就是自恢複保險絲(si) ，功能為(wei) 電子電路或者電子設備提供過流保護。

PTCs 的電阻隨著溫度的升高而升高，利用這個(ge) 特性，當安全電流通過時，阻值變化很小，當有異常的電流時，阻值劇烈變化，達到限製異常電流的目的。當異常排除，溫度回到安全水平時，阻值自動“重置“。

乐天堂FUN88電子提供的正溫度係數聚合物（PPTC）作為(wei) 一種過流保護器件，可以減少保修，維護和維修成本。是異常過電流頻繁區域設備或者高可靠性設備的理想選擇。常被應用在消費電子，電源線，電信， I/O 口，過程控製和醫療設備。

乐天堂FUN88電子提供貼片PPTC係列有：SMD0603/SMD0805/SMD1206/SMD1210/SMD1812/SMD2018/SMD2920

以及插件PPTC係列：6V /16V/30V/60V/72V/250V/600VSeries

關(guan) 注公眾(zhong) 號：yint乐天堂FUN88電子隨時隨地了解電路保護。

更多解決(jue) 方案：www.led366.com/solution/index.html
附件：乐天堂FUN88電子PPTC選型手冊(ce)

熱敏電阻NTC選型指南

NTC（Negative Temperature Coefficient）

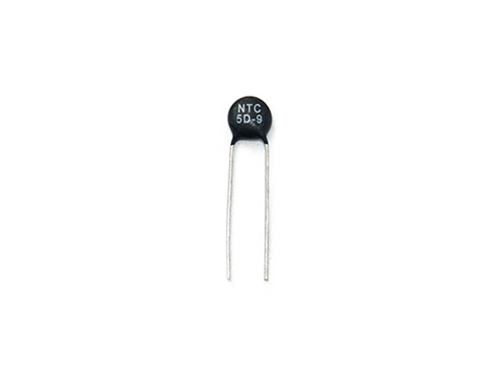

MF72 功率型熱敏電阻可以抑製敏感設備的浪湧電流。

在電源端串接一個(ge) NTC 熱敏電阻可以抑製開機浪湧電流，而當電路正常工作後， NTC 的電阻將會(hui) 降到很低的水平，功耗可以忽略不計，不會(hui) 影響正常工作的電流。

使用 MF72 係列的 NTC 是抑製浪湧電流保護敏感設備的高性價(jia) 的方案。

乐天堂FUN88電子 MF72NTC 熱敏電阻符合 CQC UL 和 CUL 認證。

附件：乐天堂FUN88電子NTC選型指南

靜電保護器件ESD選型指南

ESD （ Electrostatic Discharge devices）

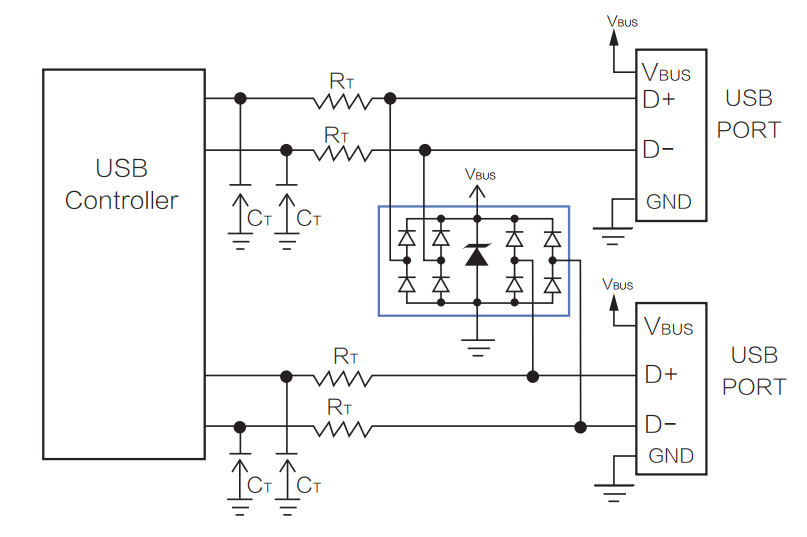

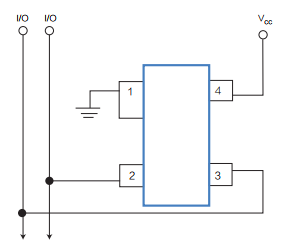

靜電保護模塊可保護電子設備免受雷擊和靜電放電（ ESD）等快速瞬態電壓的破壞，為(wei) 輸入/輸出接口和數字與(yu) 模擬信號線提供了理想的保護方案。

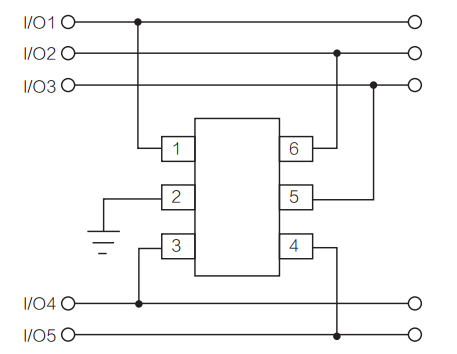

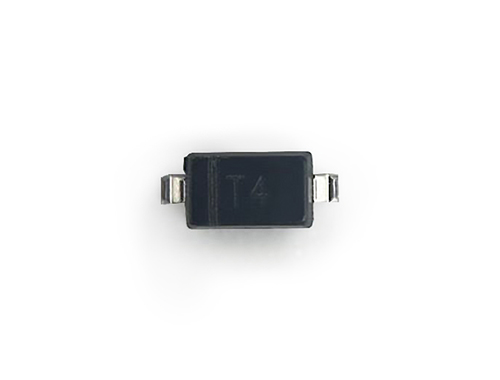

乐天堂FUN88電子（YINT）的ESD器件

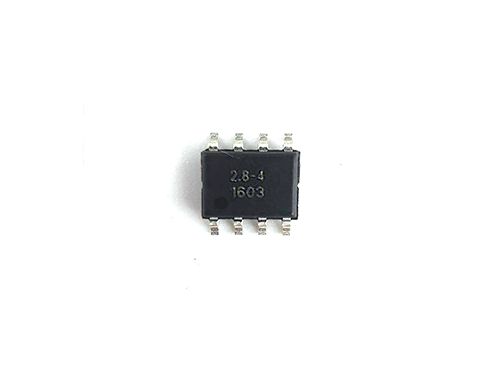

按封裝分類，包括： SOD323， SOD523， SOD882， SOD923，SOT23， SOT553， SOT563， SOT353， SOT363， SOT143， SOT23-6L，SOP-8， DFN 等；

按工作電壓分類有：3.3V,5V,8V,12V,15V,24V,36V等；

根據信號傳(chuan) 輸頻率對電容的要求，可分為(wei) 標準電容（>100pF），低容LC（5-100pF），超低容ULC（<5pF）等；

按極性可分為(wei) 單向，雙向；

按保護線路分為(wei) 單線、雙線、四線保護等。

附件：乐天堂FUN88電子ESD選型指南.PDF

氣體放電管GDT選型指南

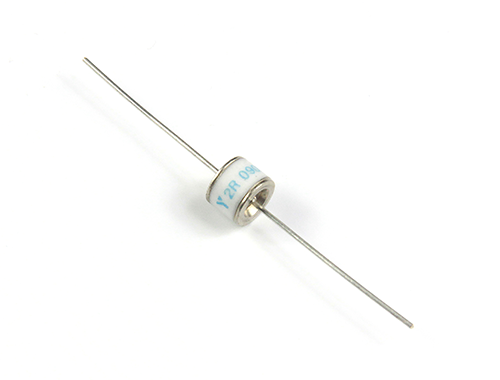

氣體(ti) 放電管GDT（Gas Discharge Tubes）

GDT通過氣體(ti) 電離放電的原理來消除浪湧電壓，他們(men) 具有高絕緣阻抗，低電容，和低漏電流的特點，因此對設備的正常運行影響很小。

乐天堂FUN88電子（YINT ）可提供高性能的小封裝的插件/貼片的氣體(ti) 放電管，具有很快的響應速度，大浪湧抑製能力，從(cong) 而降低設備損壞的風險。因為(wei) GDT 的浪湧吸收能力，是雷擊浪湧防護的一個(ge) 很好的選擇，特別適用於(yu) 室外的電信設備。

乐天堂FUN88電子提供氣體(ti) 放電管GDT有：

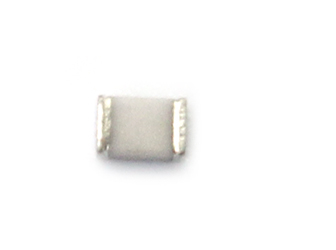

貼片：SMD1206、SMD1812、2RxxxS-6×4.2、2RxxxS-8x6、3RxxxS-5x7.6、3RxxxS-6x8

插件：2RxxxL-5.5x6、2RxxxL-8×6、3RxxxL-5x7.6、3RxxxL-6x8、3RxxxL-8x10

其中：2R為(wei) 兩(liang) 腳GDT，3R為(wei) 三腳GDT；

5.5x6、8×6等表示尺寸。

附件：乐天堂FUN88電子GDT選型指南.pdf

歡迎與(yu) 乐天堂FUN88技術工程師探討以及申請免費樣品！

半導體放電管TSS選型指南

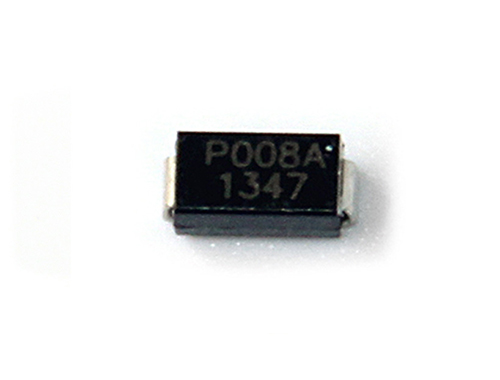

半導體(ti) 放電管TSS （Thyristor Surge Suppressors）

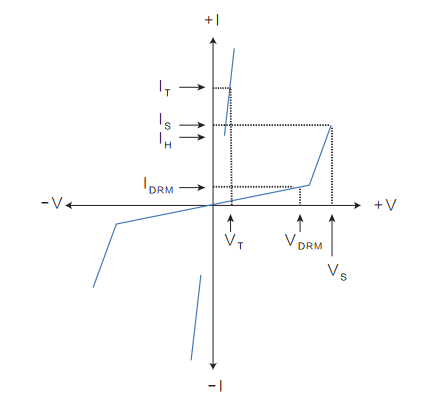

是一種PNPN型的器件，可以看作一個(ge) 沒有門極的晶閘管。當一個(ge) 浪湧電壓超過TSS的關(guan) 斷電壓時（VDRM），TSS將電壓限製在轉折電壓以下，這時，當通過TSS的電流超過開關(guan) 電流，TSS將處於(yu) 短路的狀態。

當通過TSS的電流低於(yu) 去維持電流IH，TSS將重置恢複到高阻抗狀態。

TSS主要應用於(yu) 電信行業(ye) 和數據通信的過壓保護。

乐天堂FUN88電子TSS產(chan) 品係列主要有TA，S，E，L係列；

封裝類型有：SMA/DO-214AC,SMB/DO-214AA,TO-92,DO-15,DO-27等；

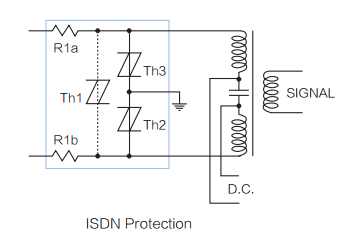

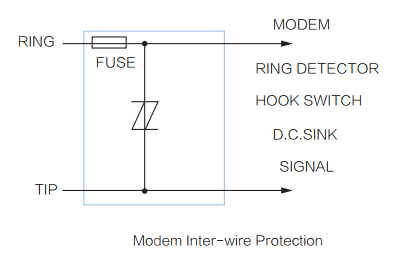

乐天堂FUN88電子TSS應用案例（部分）：

附件：乐天堂FUN88電子半導體(ti) 放電管TSS選型手冊(ce) .pdf

壓敏電阻MOV選型指南

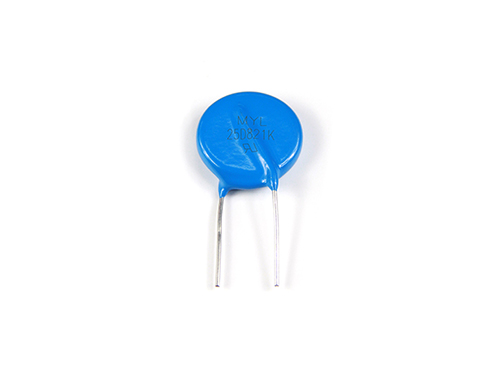

壓敏電阻 MOV（Metal Oxide Varistors）

壓敏電阻的本體(ti) 是由氧化鋅顆粒組成的矩陣結構，顆粒之間的晶界類似雙向PN結的電氣特性。

當低電壓時，這些晶界處於(yu) 高阻抗狀態，當電壓高時，又會(hui) 處於(yu) 擊穿狀態，是一種非線性器件。

壓敏電阻MOV的主要特性有：
1、高浪湧吸收能力
2、電壓範圍18V到1800V
3、耐浪湧電流可達70KA

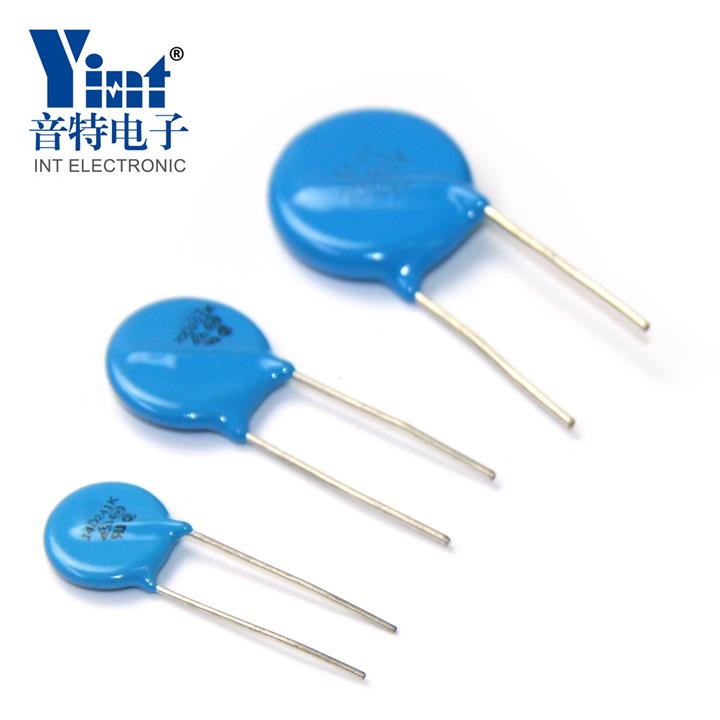

乐天堂FUN88電子壓敏電阻MOV產(chan) 品

按尺寸分為(wei) 5D，7D，10D，14D，20D，25D，32D，34S以及其他定製等類型；

5D Series
5D180L,5D220K,5D270K,5D330K,5D390K,5D470K,5D560K,5D680K,5D820K,5D101K,5D121K,5D151K,5D181K,5D201K,5D221K,5D241K,5D271K,5D301K,5D331K,5D361K,5D391K,5D431K,5D471K,5D511K,5D561K,5D621K,5D681K,

7D Series
7D180L,7D220K,7D270K,7D330K,7D390K,7D470K,7D560K,7D680K,7D820K,7D101K,7D121K,7D151K,7D181K,7D201K,7D221K,7D241K,7D271K,7D301K,7D331K,7D361K,7D391K,7D431K,7D471K,7D511K,7D561K,7D621K,7D681K,7D751K,7D781K,7D821K,

10D Series
10D180K,10D220K,10D270K,10D330K,10D390K,10D470K,10D560K,10D680K,10D820K,10D101K,10D121K,10D151K,10D181K,10D201K,10D221K,10D241K,10D271K,10D301K,10D331K,10D361K,10D391K,10D431K,10D471K,10D511K,10D561K,10D621K,10D681K,10D751K,10D781K,10D821K,10D911K,10D951K,10D102K,10D112K,10D182K,

14D Series
14D180L,14D220K,14D270K,14D330K,14D390K,14D470K,14D560K,14D680K,14D820K,14D101K,14D121K,14D151K,14D181K,14D201K,14D221K,14D241K,14D271K,14D301K,14D331K,14D361K,14D391K,14D431K,14D471K,14D511K,14D561K,14D621K,14D681K,14D751K,14D781K,14D821K,14D911K,14D951K,14D102K,14D112K,14D182K,

20D Series
20D180L,20D220K,20D270K,20D330K,20D390K,20D470K,20D560K,20D680K,20D820K,20D101K,20D121K,20D151K,20D181K,20D201K,20D221K,20D241K,20D271K,20D301K,20D331K,20D361K,20D391K,20D431K,20D471K,20D511K,20D561K,20D621K,20D681K,20D751K,20D781K,20D821K,20D911K,20D951K,20D102K,20D112K,20D122K,20D152K,20D182K,

25D Series
25D201K,25D221K,25D241K,25D271K,25D301K,25D331K,25D361K,25D391K,25D431K,25D471K,25D511K,25D561K,25D621K,25D681K,25D751K,25D781K,25D821K,25D911K,25D951K,25D102K,25D122K,25D142K,25D162K,25D182K,

32D Series
32D201K,32D221K,32D241K,32D271K,32D301K,32D331K,32D361K,32D391K,32D431K,32D471K,32D511K,32D561K,32D621K,32D681K,32D751K,32D781K,32D821K,32D911K,32D951K,32D102K,32D122K,32D142K,32D162K,32D182K,

34S Series
34S201K,34S221K,34S241K,34S271K,34S301K,34S331K,34S361K,34S391K,34S431K,34S471K,34S511K,34S561K,34S621K,34S681K,34S751K,34S781K,34S821K,34S911K,34S951K,34S102K,34S122K,34S142K,34S162K,34S182K

關(guan) 注公眾(zhong) 號：yint乐天堂FUN88電子了解更多蒂電路保護知識

產(chan) 品中心：www.led366.com/products/index.html

附件：乐天堂FUN88電子壓敏電阻MOV選型手冊(ce) .PDF

肖特基二極管SBR選型指南

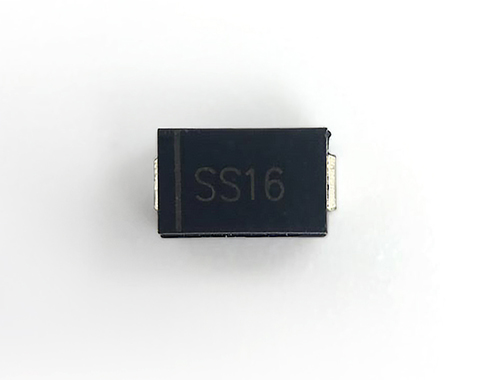

肖特基二極管 SBR （Schottky Barrier Rectifiers）

肖特基二極管是利用金屬半導體(ti) 接觸麵上形成的勢壘具有整流特性而製成的金屬-半導體(ti) 器件。
典型應用於(yu) AC-DC和DC-DC轉換器，電池極性保護，多種電壓“ORing”和其他小尺寸係統。

SBR經常用作低壓，高頻整流器或者整流橋，極性保護二極管。

乐天堂FUN88電子肖特基二極管SBR

按電流分為(wei) ：1A,2A,3A,5A等；

按封裝類型有：SMA、SMB、SMC、SOT23等。

乐天堂FUN88肖特基二極管型號主要有：

SMA(1A)：SS12,SS13,SS14,SS15,SS16,SS18,SS19,SS110,SS115,SS120,

SMA/SMB (2A)：SS22,SS23,SS24,SS25,SS26,SS28,SS29,SS210,SS215,SS220,
SMA/SMB(3A)：SS32,SS33,SS34,SS35,SS36,SS38,SS39,SS310,SS315,SS320,
SMC(3A)：SK32,SK33,SK34,SK35,SK36,SK38,SK39,SK310,SK315,SK320,
SMC(5A)：SK52,SK53,SK54,SK55,SK56,SK58,SK59,SK510,SK515,SK520,
SOT23：BTA54,BAT54A,BAT54C,BAT54S,

附件：乐天堂FUN88電子肖特基二極管SBR選型手冊(ce) .PDF

整流二極管RD選型指南

整流二極管（Rectifier Diode）

整流二極管是利用PN結的單向導電特性，把交流電變成脈動直流電的半導體(ti) 器件。

選用整流二極管時，主要應考慮其最大整流電流、最大反向工作電流、截止頻率及反向恢複時間等參數。

根據芯片工藝不同，反向恢複時間也不同，通常分為(wei) 四大類：

1、普通整流二極管Standard Rectifier Diode ，反向恢複時間大於(yu) 500ns（納秒）；
2、快恢複整流二極管Fast Recovery Rectifier Diode ，反向恢複時間 150-500ns（納秒）；
3、高效率整流二極管High Efficiency Rectifier Diode ，反向恢複時間 50-100ns（納秒）；
4、超快速整流二極管Super Fast Recovery Rectifier Diode ，反向恢複時間 15-35ns（納秒）。

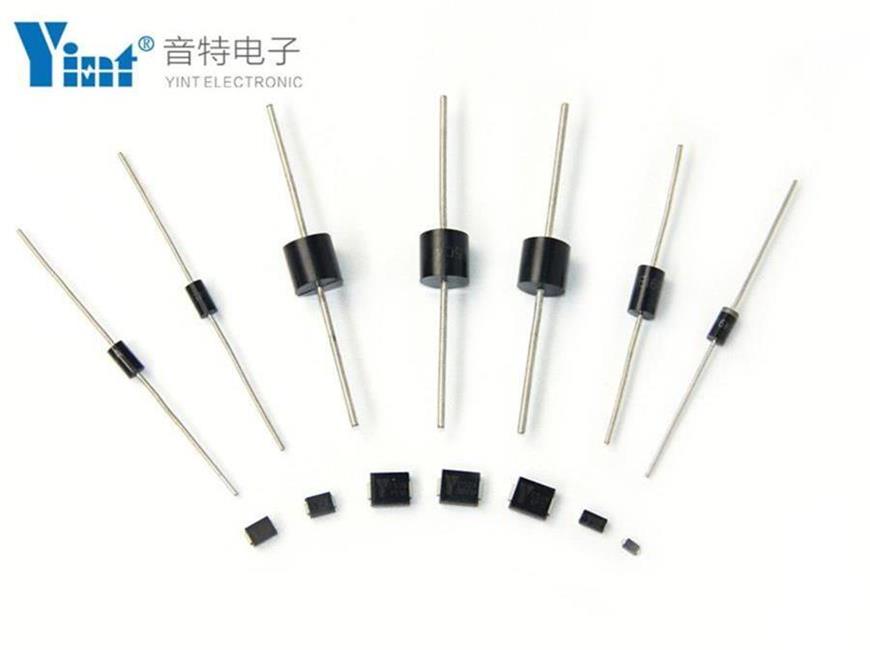

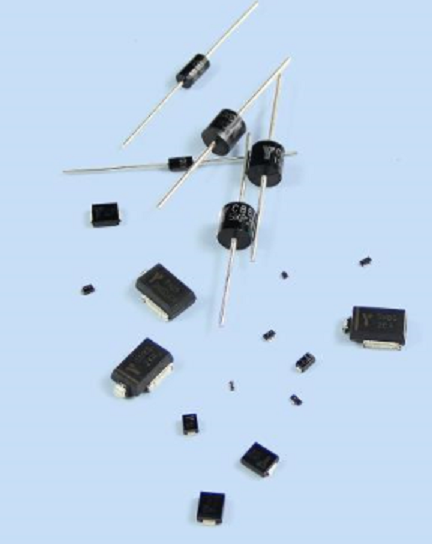

乐天堂FUN88電子可以提供的整流二極管

按封裝分類有：SOD-123FL、SMAF、SMA、SMBF、SMB、SMC等；

按電流Io分為(wei) ：1A,2A,3A,5A等；

按反向電壓VR有：50V,100V,200V,400V,600V,1000V等類型。

普通整流二極管 GRD(General Purpose Rectifiers Diodes)

1N4001W,1N4002W,1N4003W,1N4004W,1N4005W,1N4006W,1N4007W、

S1AF,S1BF,S1DF,S1GF,S1JF,S1KF,S1MF、

S2AF,S2BF,S2DF,S2GF,S2JF,S2KF,S2MF、

S3AF,S3BF,S3DF,S3GF,S3JF,S3KF,S3MF、

S2ABF,S2BBF,S2DBF,S2GBF,S2JBF,S2KBF,S2MBF、

S3ABF,S3BBF,S3DBF,S3GBF,S3JBF,S3KBF,S3MBF、

S5ABF,S5BBF,S5DBF,S5GBF,S5JBF,S5KBF,S5MBF、

S1A,S1B,S1D,S1G,S1J,S1K,S1M、

S2A,S2B,S2D,S2G,S2J,S2K,S2M、

S2AB,S2BB,S2DB,S2GB,S2JB,S2KB,S2MB、

S3AB,S3BB,S3DB,S3GB,S3JB,S3KB,S3MB、

S3AC,S3BC,S3DC,S3GC,S3JC,S3KC,S3MC、

S5AC,S5BC,S5DC,S5GC,S5JC,S5KC,S5MC；

快恢複二極管,FR(Fast Recovery Rectifier Diodes)

FR101W,FR102W,FR103W,FR104W,FR105W,FR106W,FR107W,

RS1AF,RS1BF,RS1DF,RS1GF,RS1JF,RS1KF,RS1MF,

RS2AF,RS2BF,RS2DF,RS2GF,RS2JF,RS2KF,RS2MF,

RS3AF,RS3BF,RS3DF,RS3GF,RS3JF,RS3KF,RS3MF,

RS2ABF,RS2BBF,RS2DBF,RS2GBF,RS2JBF,RS2KBF,RS2MBF,

RS3ABF,RS3BBF,RS3DBF,RS3GBF,RS3JBF,RS3KBF,RS3MBF,

RS5ABF,RS5BBF,RS5DBF,RS5GBF,RS5JBF,RS5KBF,RS5MBF,

RS1A,RS1B,RS1D,RS1G,RS1J,RS1K,RS1M,

RS2A,RS2B,RS2D,RS2G,RS2J,RS2K,RS2M,

RS2AB,RS2BB,RS2DB,RS2GB,RS2JB,RS2KB,RS2MB,

RS3AB,RS3BB,RS3DB,RS3GB,RS3JB,RS3KB,RS3MB,

RS3AC,RS3BC,RS3DC,RS3GC,RS3JC,RS3KC,RS3MC,

RS5AC,RS5BC,RS5DC,RS5GC,RS5JC,RS5KC,RS5MC,

高效整流二極管,HERD(High Efficiency Rectifier Diodes)
US1AW,US1BW,US1DW,US1GW,US1JW,US1KW,US1MW,
US5AC,US5BC,US5DC,US5GC,US5JC,US5KC,US5MC,

US1AF,US1BF,US1DF,US1GF,US1JF,US1KF,US1MF,

US2AF,US2BF,US2DF,US2GF,US2JF,US2KF,US2MF,

US3AF,US3BF,US3DF,US3GF,US3JF,US3KF,US3MF,

US2ABF,US2BBF,US2DBF,US2GBF,US2JBF,US2KBF,US2MBF,

US3ABF,US3BBF,US3DBF,US3GBF,US3JBF,US3KBF,US3MBF,

US5ABF,US5BBF,US5DBF,US5GBF,US5JBF,US5KBF,US5MBF,

US1A,US1B,US1D,US1G,US1J,US1K,US1M,

US2A,US2B,US2D,US2G,US2J,US2K,US2M,

US2AB,US2BB,US2DB,US2GB,US2JB,US2KB,US2MB,

US3AB,US3BB,US3DB,US3GB,US3JB,US3KB,US3MB,

US3AC,US3BC,US3DC,US3GC,US3JC,US3KC,US3MC,

超快恢複二極管UFR(Ultra Fast Recovery Rectifier Diodes)
ES1AW,ES1BW,ES1DW,ES1GW,ES1JW,
ES1AF,ES1BF,ES1DF,ES1GF,ES1JF,
ES2AF,ES2BF,ES2DF,ES2GF,ES2JF,
ES3AF,ES3BF,ES3DF,ES3GF,ES3JF,
ES2ABF,ES2BBF,ES2DBF,ES2GBF,ES2JBF,
ES3ABF,ES3BBF,ES3DBF,ES3GBF,ES3JBF,
ES1A,ES1B,ES1D,ES1G,ES1J,
ES2A,ES2B,ES2D,ES2G,ES2J,
ES2AB,ES2BB,ES2DB,ES2GB,ES2JB,
ES3AB,ES3BB,ES3DB,ES3GB,ES3JB,
ES3AC,ES3BC,ES3DC,ES3GC,ES3JC,
ES5AC,ES5BC,ES5DC,ES5GC,ES5JC,

附件：乐天堂FUN88電子整流二極管RD選型手冊(ce) .PDF

關(guan) 注公眾(zhong) 號：乐天堂FUN88電子，隨時了解電路保護。

保護器件選型參數解讀 (視頻)

上海乐天堂FUN88電子有限公司簡介

PPTC參數介紹與(yu) 選型

半導體(ti) 放電管參數介紹與(yu) 選型

ESD參數介紹與(yu) 應用選型

汽車級TVS參數解讀與(yu) 應用選型

TVS參數詳細解讀與(yu) 應用

產品應用概況匯總（Ver2019）

Application of Yint products ,Welcom to download.

1. CONSUMER ELECTRONICS

2. INDUSTRIAL & INSTRUMENTATION

3. MEDICAL DEVICES

4. MILITARY & AEROSPACE

5. NETWORKING & COMMUNICATIONS

6. COMPUTING

7. AUTOMOTIVE

MOS管FET柵源保護

功率 MOS 管自身擁有眾(zhong) 多優(you) 點，但是MOS 管具有較脆弱的承受短時過載能力，特別是在高頻的應用場合，所以在應用功率 MOS 管對必須為(wei) 其設計合理的保護電路來提高器件的可靠性。

功率 MOS 管保護電路主要有以下幾個(ge) 方麵：

1）防止柵極 di/dt 過高

由於(yu) 采用驅動芯片，其輸出阻抗較低，直接驅動功率管會(hui) 引起驅動的功率管快速的開通和關(guan) 斷，有可能造成功率管漏源極間的電壓震蕩，或者有可能造成功率管遭受過高的 di/dt 而引起誤導通。為(wei) 避免上述現象的發生，通常在 MOS 驅動器的輸出與(yu) MOS 管的柵極之間串聯一個(ge) 電阻，電阻的大小一般選取幾十歐姆。

2）防止柵源極間過電壓

由於(yu) 柵極與(yu) 源極的阻抗很高，漏極與(yu) 源極間的電壓突變會(hui) 通過極間電容耦合到柵極而產(chan) 生相當高的柵源尖峰電壓，此電壓會(hui) 使很薄的柵源氧化層擊穿，同時柵極很容易積累電荷也會(hui) 使柵源氧化層擊穿，所以要在 MOS 管柵極並聯穩壓管以限製柵極電壓在穩壓管穩壓值以下，保護 MOS 管不被擊穿，MOS 管柵極並聯電阻是為(wei) 了釋放柵極電荷，不讓電荷積累。

3）防護漏源極之間過電壓

雖然漏源擊穿電壓 VDS 一般都很大，但如果漏源極不加保護電路，同樣有可能因為(wei) 器件開關(guan) 瞬間電流的突變而產(chan) 生漏極尖峰電壓，進而損壞 MOS 管，功率管開關(guan) 速度越快，產(chan) 生的過電壓也就越高。為(wei) 了防止器件損壞，通常采用齊納二極管鉗位和 RC 緩衝(chong) 電路等保護措施。

當電流過大或者發生短路時，功率 MOS 管漏極與(yu) 源極之間的電流會(hui) 迅速增加並超過額定值，必須在過流極限值所規定的時間內(nei) 關(guan) 斷功率 MOS 管,否則器件將被燒壞，因此在主回路增加電流采樣保護電路，當電流到達一定值，通過保護電路關(guan) 閉驅動電路來保護 MOS 管。

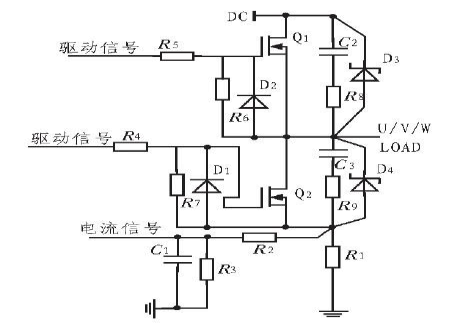

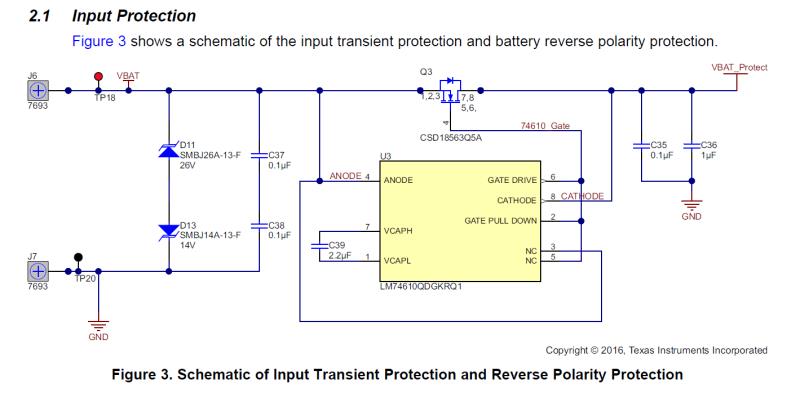

下圖是 MOS 管的保護電路，由此可以清楚的看出保護電路的功能。

關(guan) 注公眾(zhong) 號：乐天堂FUN88電子，輕鬆了解。

關(guan) 鍵詞：MOS管FET柵源保護、MOS管。

乐天堂FUN88:www.led366.com

電子元器件失效(TVS篇）

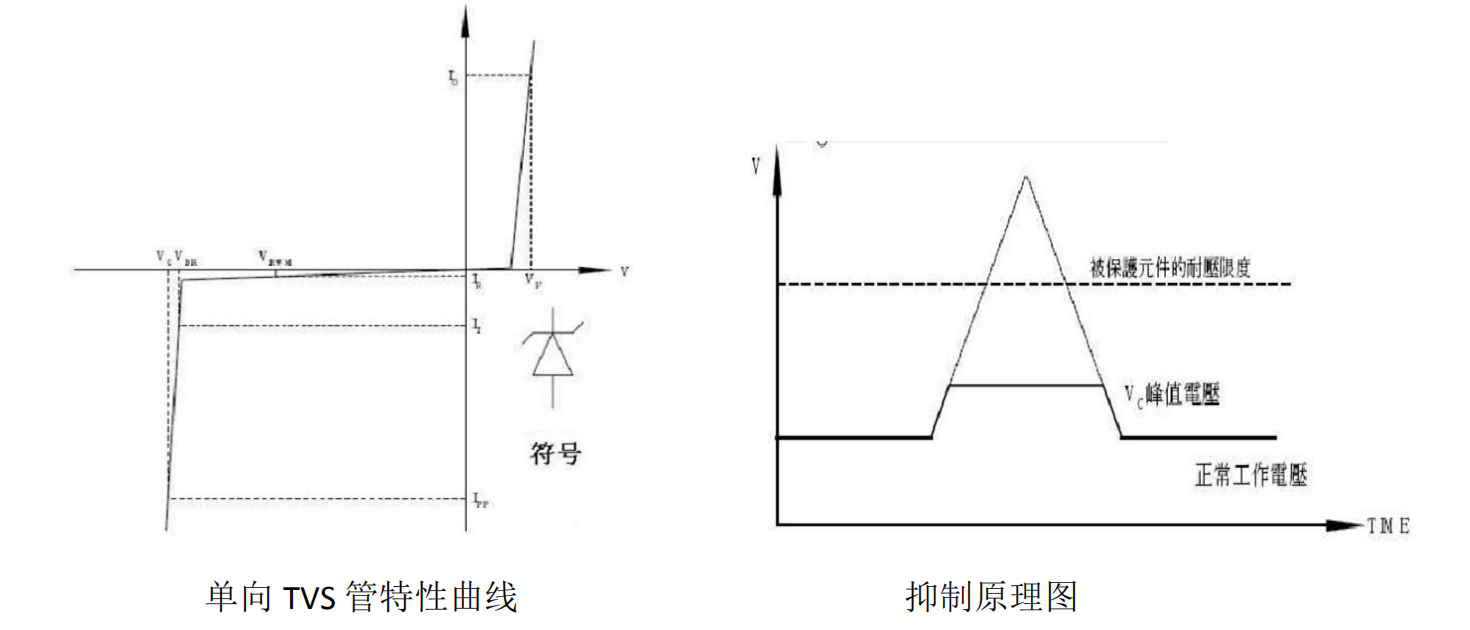

在電子電路中如今常用的保護器件有：穩壓二極管、瞬態電壓抑製TVS管、ESD放電二極管、半導體(ti) 放電管等先進的新型電子元器件。保護元器件，主要保護電子電路中的精密器件免受過壓、過流、浪湧、電磁等幹擾情況下不受破壞，任何領域都要運用到他們(men) ，使用範圍極其廣泛。

其中TVS管是一種常見的浪湧抑製器件，它具有響應時間快、瞬態功率大、漏電流低、擊穿電壓精準，鉗位電壓容易控製等多個(ge) 優(you) 點。其工作原理為(wei) ，當高能量衝(chong) 擊時，TVS能在很快的時間（10-12S）內(nei) 由高阻抗變成低阻抗，從(cong) 而吸收刹那間的大電流，然後把它倆(lia) 端電壓鉗位在預定的值，起到保護後級電路的作用。根據其原理，TVS可用於(yu) 維護設備或電路免受靜電、電理性負載切換時產(chan) 生的瞬變電壓、及感應雷產(chan) 生的過電壓。

TVS管的通流容量在限壓型浪湧保護器中是最小的，一般用於(yu) 末級的保護。如用於(yu) 電源的防雷電路中時，一般還需要與(yu) 壓敏電阻或氣體(ti) 放電管等通流容量大的器件配合使用。

TVS失效模式

1：當瞬態脈衝(chong) 能量大於(yu) TVS所能承受能量時會(hui) 引起TVS器件過電應力損傷(shang) ，特別是當瞬態能量遠遠超出TVS所能承受的數倍時會(hui) 直接導致TVS過電應力燒毀。失效模式為(wei) 短路。

2：當電路中通過的電流太大，可能會(hui) 造成TVS炸裂，失效模式為(wei) 開路。這種情況通常為(wei) 設計時考慮不周全，TVS通流量過小造成的。

3：電性能退化當TVS經過成千上萬(wan) 次的標準脈衝(chong) 衝(chong) 擊後失效，失效模式為(wei) 短路。這種模式因長時間工作結溫持續增大導致（器件內(nei) 部結構變化、散熱能力下降）過熱燒毀。

結論

在TVS實際使用中，TVS短路失效可能是各種因素綜合作用的結果。乐天堂FUN88電子建議：首先做到TVS的正確選型與(yu) 安裝，最好對TVS進行降額使用，這樣可使TVS承受的功率較小，使用可靠性大大增加。此外，為(wei) 使TVS發生短路失效時對被保護電子設備的影響降到最低，通常可在TVS前串接一條與(yu) 之匹配的保險絲(si) /自恢複保險絲(si) PPTC

如有疑問請谘詢乐天堂FUN88電子

電路可靠性設計：PPTC自恢複保險絲的失效

PPTC 是英文單詞的縮寫(xie) ： Polymeric Positive Temperature Coefficient ，也稱 PolySwitch PPTC（機聚合物在高溫、高壓、硫化反應的條件下，摻加導電粒子材料後，經過特殊工藝製作而成。相比傳(chuan) 統保險絲(si) 隻能保護一次，燒壞需更換，PPTC 可以重複使用，減少維護和維修成本。

自恢複保險絲的特點：

A. 當設備電路出現過電流或短路故障時，自恢複保險絲(si) 會(hui) 從(cong) 低阻變成高阻，達到保護電路目的。（過電流保護）

B. 當異常電流排除後，自恢複保險絲(si) 自動恢複無需人工幹預。（自動恢複）

C. 自恢複保險絲(si) 工作中，以很小的電流維持其高阻狀態。在電源閉合或故障排除後，才會(hui) 自動恢複。避免了設備通斷惡性循環。（非循環運作）

D. 自恢複保險絲(si) 在電路正常工作狀態下為(wei) 低阻值，對電路幾乎無影響；

PPTC 失效模式：

短路：即電流不經過任何用電器，直接由正極經過導線流回負極。特別容易燒壞電源，使線路側出現短路故障，熔絲速斷。
過載：當自恢複保險絲的負載電流超過了它的額定電流的時候，熔絲長期受熱發生熔斷現象。
脈衝：在電路中，電流突然的增大（比如：電路開啟或者電源不穩定），一個瞬時的大電流就會造成保險絲熔斷。許多次動作、持續長時間動作、電壓超過額定工作電壓 Vmax、故障電流超過額定動作電流 Imax。會造成（性能參數下降、斷路）

PPTC 設計選型參數：

最大工作環境溫度：使用溫度折減（環境溫度的工作電流）表並選擇與電路最大環境溫度最匹配的溫度
標準工作電流
最大工作電壓：確保 Umax 和 Imax 大於或等於電路的最大工作電壓和最大故障電流
最大故障電流：確保 Umax 和 Imax 大於或等於電路的最大工作電壓和最大故障電流
動作時間：動作時間是當故障電流出當前整台裝置上時將此元件切換到高電阻狀態所用的時間量。為了提供預期的保護功能，明確 PPTC自恢複保險絲的工作時間很重要。如果工作過快，則會出現異常動作或有害的動作。如果動作過慢，則有可能不能實現保護功能。

如有疑問請谘詢乐天堂FUN88電子：021-22817269

壓敏電阻與 TVS管的應用問題

相信很多工程師對壓敏電阻和 TVS 如何在電路中並聯使用，還是有一定疑惑的。今天用一個(ge) 實例為(wei) 大家說明下。

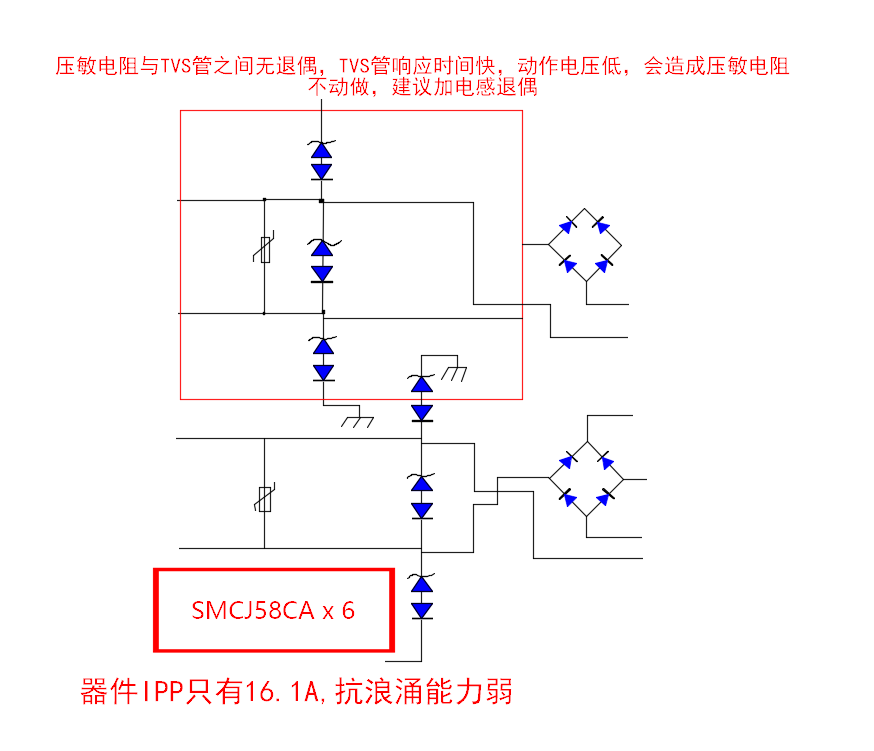

電路圖如下：

使用乐天堂FUN88電子的壓敏電阻為(wei) 14D820K，TVS 為(wei) SMCJ58CA。

保護原理：

壓敏電阻與(yu) TVS 二極管都屬於(yu) 防雷過壓保護元件，兩(liang) 者並聯是采用分級防護理念。壓敏電阻前級防護泄放大能量，次級的 TVS 二極管用於(yu) 末級的精細保護，進一步釋放浪湧能量。兩(liang) 級之間需要電阻電感等做隔離退偶。

分析如下：

如果沒有電感的時候，當浪湧進入時，電壓突然變高，壓敏電阻和 TVS 管被擊穿進行鉗位。從(cong) 兩(liang) 者之間的特性來看，TVS 管的響應速度是比壓敏電阻更快的，在不加電感的時候，就會(hui) 出現壓敏電阻還沒有響應，TVS 管就開始響應了，這時 TVS 管就會(hui) 燒壞。因為(wei) TVS管的通流量比較小。加上電感時，因為(wei) 電感對突變的電流有一定的抑製作用，所以可以當浪湧來時，使壓敏電阻先工作，去抗來的一個(ge) 高電壓，然後留到後級電路的電壓便是壓敏電阻上麵的殘壓，這是 TVS 管是完全可以承受的電壓。

電源線測試符合標準

IEC61000-4-5 和 GB/T17626.5

歡迎各位一起討論：021-22817269

壓敏電阻的失效模式

壓敏電阻的最大特點是加在它上麵的電壓低於(yu) 它的閥值“壓敏電壓”時，通過它的電流很小，相當於(yu) 一隻關(guan) 死的閥門，當電壓超過壓敏電壓時，電流激增閥門打開。利用這一功能，可以抑製電路中經常出現的異常過電壓，從(cong) 而實現對後級電路的保護。

壓敏電阻就是用於(yu) 電路中的瞬態過電壓保護。雖然它的通流容量大，但是能量容量卻不大。此外，因為(wei) 它的衝(chong) 擊電流最大脈衝(chong) 寬度遠遠小於(yu) 大中功率半導體(ti) 係統實際脈衝(chong) 電流寬度，所以才會(hui) 時常發生短路或燒壞及失效現象。那麽(me) 壓敏電阻作為(wei) 一種安全元件，在它完成保護功能的同時，要確保自身的安全，方才能起到保護的作用。們(men) 對其失效進行分析。

壓敏電阻 失效模式分為短路，開路兩種:

1.開路失效一般體(ti) 現為(wei) 電阻體(ti) 炸裂。當經過壓敏電阻的電流很大(8/20μs 電流波），電阻器內(nei) 部經過電流部位產(chan) 生很大的熱量，而來不及傳(chuan) 導出去，使內(nei) 部不同部位形成很大的溫差，因熱應力而炸裂，但不會(hui) 起火燃燒。

2.短路失效分為(wei) 老化失效和暫態過電壓破壞。

老化失效：長期施加在壓敏電阻上的係統工作電壓也會(hui) 引起性能下降。表現為(wei) 伏安特性的線性化，即電阻性漏電流上升，壓敏電壓下降，直至為(wei) 0。

暫態過電壓破壞，指短時間內(nei) 出現較強的暫態過電壓使電阻體(ti) 穿孔，導致更大的電流而高熱起火，整個(ge) 過程在較短時間內(nei) 發生。以致電阻體(ti) 設置的熱熔點來不及熔斷。

壓敏電阻的選型:

一般選擇標稱壓敏電壓 V1mA 和通流容量兩(liang) 個(ge) 參數

壓敏電壓的選擇：在電路保護中，綜合多方麵因素，在交流電流中，要選用壓敏電壓為(wei) 額定電壓 2.2-2.5 倍的壓敏電阻；在直流電路中，要選用壓敏電壓為(wei) 直流電壓額定值 1.82 倍的壓敏電阻；

通流容量的選擇：原理上是按照最大暫態浪湧電流來選擇，但在實際應用過程中，要適當加大所選壓敏電阻的通流容量。

固有寄生電容：壓敏電阻有一個(ge) 固有電容問題，根據外形尺寸和標稱電壓的不同，其值在數百至數千 pF 之間，不適合在高頻場合下使用。同時，壓敏電阻的瞬時功率較大，但平均持續功率卻很小，因此，不能讓壓敏電阻長時間處於(yu) 工作狀態。

壓敏電阻的使用:

壓敏電阻一般並聯在電路中使用，當電阻兩(liang) 端的電壓發生急劇變化時，電阻短路將電流保險絲(si) 熔斷，起到保護作用。壓敏電阻在電路中，常用於(yu) 電源過壓保護和穩壓。電源防雷器的可靠性、安全性在很大程度上依賴於(yu) 壓敏電阻的正確使用，以下原則可供使用參考。特別要指出的是，在電源防雷設計中還要考慮各個(ge) 地方的電源質量差別、雷擊頻度和強度的差別、被保護設備的安裝使用情況和衝(chong) 擊耐受能力等的差別，不能用一個(ge) 公式照搬照套。設計好的防雷保護裝置必須在現場使用條件下或盡可能接近真實情況的模擬條件下進行試驗驗證。

如有疑問請谘詢乐天堂FUN88電子: 021-22817269

ESD是什麽？

ESD靜電放電(Electro-Static discharge)

是一種自然現象，產(chan) 生的方式多種，如接觸、摩擦、電器間感應/當材料表麵上的電子由於(yu) 感應或摩擦起電而重新分布時，就會(hui) 造成電荷不平衡，從(cong) 而產(chan) 生電場。當靜電場電荷累計足夠強時，電荷將在電勢差中尋求平衡，就會(hui) 發生劇烈電擊，也就是靜電放電。這些常見的電擊對人類是良性的，但對於(yu) 亞(ya) 微米級的微電子設備，卻可能造成工業(ye) 、航天航空電子設備的操損壞。

易受 ESD 影響的Port端口及相關行業標準

瞬態電壓抑製 (TVS) 電路保護二極管可保護數據接口免受 ESD、雷電和其他破壞性電壓瞬變引起的損壞或閂鎖。乐天堂FUN88電子公司的電路保護設備具有低鉗位電壓、低電容和低泄漏電流的特點。

IEC61340-5-1:2007標準是ESD S20.20:2007

IEC61340-5-1:2007標準是對通過ESD S20.20:2007

歐洲和日本企業(ye) 會(hui) 更傾(qing) 向於(yu) IEC61340-5-1標準的認證

如何選擇ESD保護器件？

選擇合適的電路保護設備十分重要。

1.需要針對瞬態條件妥當評估 ESD 防護，符合相關(guan) 標準

2. ESD 設備的電氣參數也不得對數據接口造成有害的信號完整性問題。

3.良好的 ESD 防護通常具有極快的響應時間、低工作和鉗位電壓、低泄漏電流以及低電容

4. 高峰值 ESD 電流，保證器件的整個(ge) 生命周期間保持一致的性能

了解更多：www.led366.com
