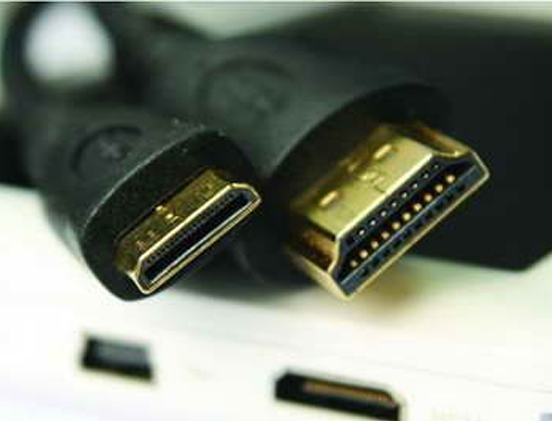

高分辨率多媒體(ti) 接口（HDMI）是一種無壓縮的全數字音頻/視頻接口。它為(wei) 視頻/音頻源設備與(yu) 接收設備間提供了高速接口，如連接DVD機和數字顯示器。現在的HDMI矽片的數字信號傳(chuan) 輸速度可達到10.2Gbps。電路製造商持續不斷地縮小它們(men) 的器件中的晶體(ti) 管、互連和絕緣層的最小尺寸，從(cong) 而使高速器件的結構更小，最終導致器件在較低的能級也更易於(yu) 因擊穿效應而損壞。
HDMI接口即是一種易受瞬間破壞的外接端口，用於(yu) 連接用戶端或帶電電纜。HDMI接口的內(nei) 部ESD保護不足以使圖像芯片免受破壞。為(wei) 了確保該端口的性能，消費電子製造商們(men) 需要加強HDMI端口的ESD性能，即如何在滿足 HDMI兼容性測試規範(CTS)的信號完整性和阻抗要求的同時，根據全球認同的ESD標準IEC61000-4-2硬化HDMI端口。
歡迎與(yu) 乐天堂FUN88技術工程師探討，以及申請免費樣品！
附件：乐天堂FUN88電子HDMI接口電路保護方案
乐天堂FUN88電子專(zhuan) 注電路保護二十年，在模擬視頻接口保護電路方麵主要有：
.BNC 視頻接口保護
.DVI 接口保護
.TV side panel接口保護
歡迎與(yu) 乐天堂FUN88技術工程師探討，以及申請免費樣品！
乐天堂FUN88電子致力於(yu) 電路保護器件的研發，以及電路EMC測試與(yu) 整改方案服務。

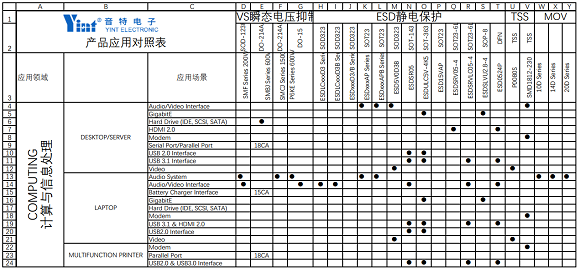

以下為(wei) 乐天堂FUN88電子的部分TVS\ESD\GDT等產(chan) 品在信息處理領域的應用：
靜電放電對智能門鎖的危害
靜電放電有力學效應，熱效應，強電場效應，電磁脈衝(chong) 效應， 對智能門鎖會(hui) 產(chan) 生很大影響，會(hui) 造成元器件損壞，功能異常。
靜電的損壞具有隱蔽性，潛在性，隨機性，複雜性給企業(ye) 和生產(chan) 造成無法估量的損失。
要避免這種損失， 必須有充分的防靜電措施 。
智能門鎖靜電防護標準
IEC61000-4-2 Electromagnetic compatibility (EMC) - Part 4-2:
Testing and measurement techniques -Electrostatic discharge immunity test
GB/T17626.2 電磁兼容試驗和測量技術靜電放電產(chan) 生的電騷擾試驗方法
智能門鎖係統組成框圖

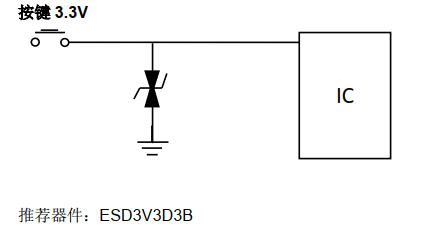

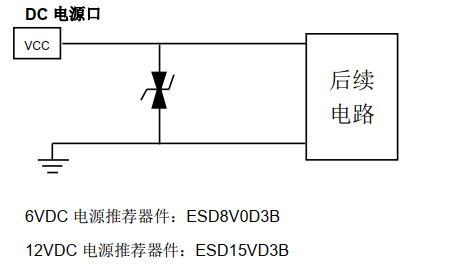

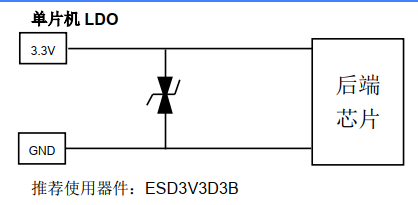

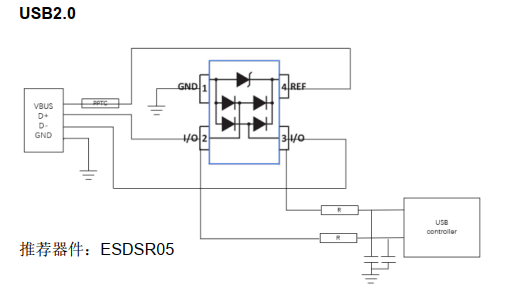

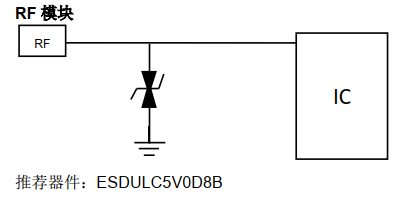

因此，智能門鎖需要在電源端口、單片機、按鍵、LED、USB2.0、RF模塊上進行靜電防護。
乐天堂FUN88電子為(wei) 智能門鎖係統的各部分提供了，ESD8V0D3B、ESD15VD3B、ESD3V3D3B、ESDSR05、ESDULC5V0D8B等ESD靜電防護器件。
下麵為(wei) 推薦保護電路方案，可供工程師設計參考。
歡迎與(yu) 乐天堂FUN88技術工程師探討，以及申請免費樣品！
附件：乐天堂FUN88電子智能門鎖係統靜電保護方案.PDF
RS-485是采用差分信號負邏輯，邏輯“1”以兩(liang) 線間的電壓差為(wei) +(2~6)V 表示；邏輯"0" 以兩(liang) 線間的電壓差為(wei) -(2~6)V 表示,RS-485的數據最高傳(chuan) 輸速率為(wei) 10Mbps,接口是采用平衡驅動器和差分接收器的組合，抗共模幹擾能力增強，即抗噪聲幹擾性好。

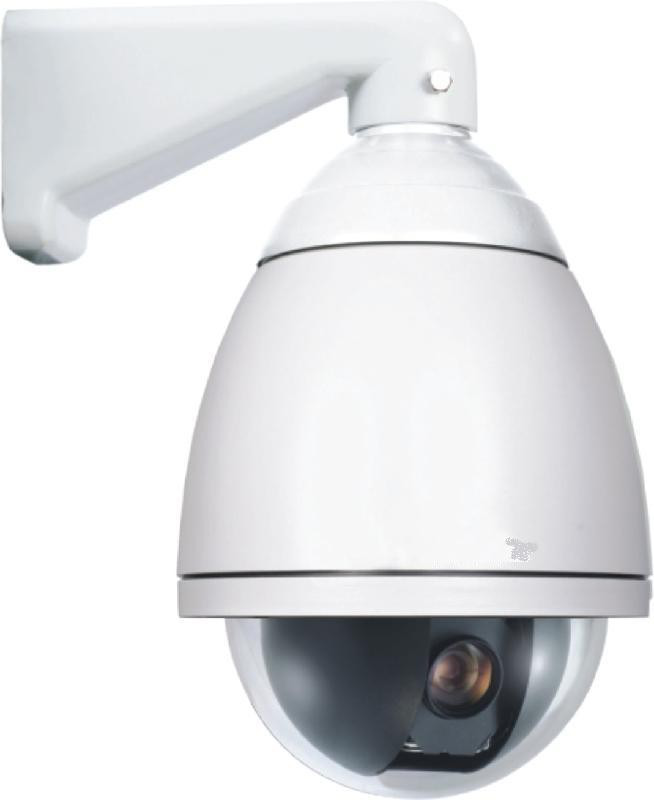

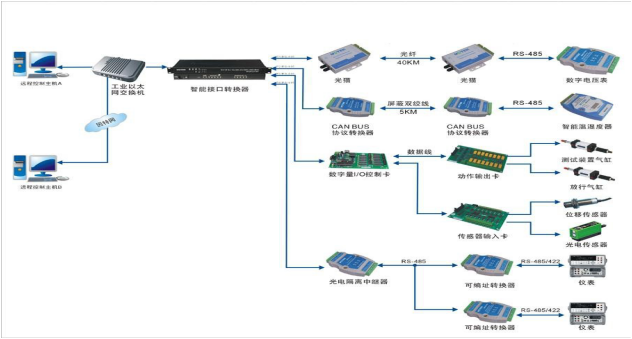

廣泛用於(yu) 工業(ye) 傳(chuan) 輸、智能家居、安防設備的雲(yun) 台控，類似這些產(chan) 品常常放置室外，極易 受到感應雷擊的破壞，從(cong) 主線往支線 或支線傳(chuan) 導到總線，接下來，討論關(guan) 於(yu) RS485傳(chuan) 輸浪湧雷擊保護方法：
此為(wei) 兩(liang) 級防護，第一級用氣體(ti) 放電管做粗保護， 第二級用 TVS 做二極管細保護，二級之間用 PPTC自恢複保險絲(si) 限流耦合，也稱兩(liang) 級協同。
第一級 將浪湧雷擊脈衝(chong) 電壓降低到90V 氣體(ti) 放電管的限製電壓範圍（小於(yu) 1KV，浪湧電壓不同，值會(hui) 有不同）。
第二級 將氣體(ti) 放電管殘留的電壓通過瞬態抑製二極管吸收，它具有動作時間快，嵌位電壓低的特點。可以將電壓降到10V 左右，對於(yu) RS485接口芯片將會(hui) 比較安全。
自恢複保險絲(si) 耦合級，一般用插件250V－080或120器件；因為(wei) 安裝空間緊湊，可以考慮貼片 PPTC自恢複保險絲(si) 。
1M 、102/2KV 阻容並聯，有利於(yu) EMC 的 GND 與(yu) PE/FG 之間的解決(jue) 。
AB 差分線之間用15V 器件，主要考慮幹線距離長、部份用戶會(hui) 將使用9V 電源供電，進差分信號放大增強。
（適合高精密電力設備、例如：電表）

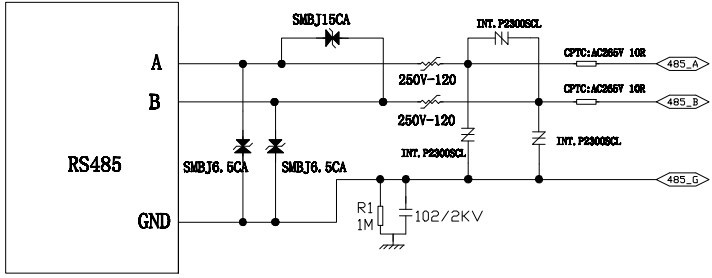

此為(wei) 兩(liang) 級防護，第一級用半導體(ti) 放電管+CPTC 居裏點正溫度係數熱敏電阻， 第二級用TVS二極管做細保護，二級之間用 PPTC自恢複保險絲(si) 限流耦合，也稱兩(liang) 級協同。
第一級 用 CPTC自恢複保險絲(si) +半導體(ti) 放電管，半導體(ti) 放電管具有動作時間快，續流電壓低的特性。當有雷擊浪湧通過時，器件將在 PS 級導通，將大的浪湧能量泄放被泄放點；當有電力線220V 串擾到 RS484A B 信號線上，半導體(ti) 迅速導通，CPTC 電流增加，達到器件的居裏溫度點，從(cong) 而躍變斷開電路，從(cong) 而起到保護後端設備的作用。
第二級 將氣體(ti) 放電管殘留的電壓通過瞬態抑製二極管吸收，它具有動作時間快，嵌位電壓低的特點。可以將電壓降到10V 左右，對於(yu) RS485接口芯片將會(hui) 比較安全。
自恢複保險絲(si) 耦合級，一般用插件250V－080或120器件；因為(wei) 安裝空間緊湊，可以考慮貼片 PPTC自恢複保險絲(si) 。
1M 、102/2KV 阻容並聯，有利於(yu) EMC 的 GND 與(yu) PE/FG 之間的解決(jue) 。
AB 差分線之間用 15V 器件，主要考慮幹線距離長、部份用戶會(hui) 將使用 9V 電源供電，進差分信號放大增強。
關(guan) 鍵詞：PPTC自恢複保險絲(si) 250V-080/120、TVS二極管、半導體(ti) 放電管、氣體(ti) 放電管、熱敏電阻。
