一     牙科設備相關(guan) 標準

ISO 23402- 1:2020是國際標準化組織（ISO）發布的一項關(guan) 於(yu) 非永久性醫療環境使用的便攜式口腔設備標準，適用於(yu) 非永久性醫療環境使用的便攜式口腔設備，涵蓋電氣安全、機械安全、輻射安全等安全要求，以及設備性能、精度、穩定性等功能要求

IEC 80601- 2- 60:2019 EN/FR是關(guan) 於(yu) 醫療電氣設備的國際標準

第2部分60專(zhuan) 門針對牙科設備的基本安全和基本性能的特定要求，對設備的安全結構、易接近的保險開關(guan) 、接地措施、隔離電壓、絕緣、電氣間隙等方麵作出規定，還明確了設備的基本性能，如輸出功率、精度、穩定性、消毒能力等

 IEC 60601-1-2 醫用電氣設備第 1-2部分 ：基本安全和基本性能的通用要求並列標準 ：電磁 兼容要求和試驗的修正案,在美國，2023 年 12 月 17 日生效,    在歐盟，2024 年 3 月 19 日生效

WS/T 118 - 1999為(wei) 全國衛生行業(ye) 醫療器械、儀(yi) 器設備（商品、物資）分類與(yu) 代碼，為(wei) 醫療器械的分類與(yu) 代碼提供了統一標準，方便行業(ye) 內(nei) 的管理與(yu) 交流

2022年發布的一係列醫械國標

GB/T 36917.3 - 2022牙科學技工室用刃具第3部分：銑床用硬質合金刃具

GB/T 36917.4 - 2022牙科學技工室用刃具第4部分：技工室用微型硬質合金刃具等，針對牙科設備的不同方麵製定了詳細標準 ，確保產(chan) 品質量和安全性

GB 9706.260-2020 醫用電氣設備 第2-60部分：牙科設備的基本安全和基本性能專(zhuan) 用要求

雖不是專(zhuan) 門的 EMC 標準，但對牙科設備的電磁兼容性有相關(guan) 要求，例如采用高導電性和高磁導率的屏蔽材料，如銅、鋁及其合金，以提升設備對外部電磁幹擾的屏蔽效果

二     國際和國內(nei) 標準對EMC相關(guan) 要求

在 IEC 61000 係列標準中，IEC 61000-6-3與(yu) ISO 23402-1 標準的關(guan) 係較為(wei) 密切

適用環境相近：

ISO 23402-1 規定了非永久性醫療環境中便攜式口腔設備的一般要求，而 IEC 61000-6-3 是住宅、商業(ye) 和輕工業(ye) 環境的發射標準，非永久性醫療環境與(yu) 住宅、商業(ye) 等環境有一定相似性，都屬於(yu) 相對普通的電磁環境，不像工業(ye) 環境那樣存在高強度的電磁幹擾；便攜式口腔設備在非永久性醫療環境中使用時，其電磁發射需要符合類似住宅、商業(ye) 和輕工業(ye) 環境的相關(guan) 標準要求，以避免對周圍環境中的其他電子設備產(chan) 生幹擾

保障設備兼容性：

IEC 61000-6-3 標準旨在確保電氣和電子設備在住宅、商業(ye) 和輕工業(ye) 環境中使用時，其電磁發射不會(hui) 對同一環境中的其他設備造成不可接受的幹擾。ISO 23402-1 標準所涉及的便攜式口腔設備作為(wei) 電子設備，在非永久性醫療環境中也需要與(yu) 周圍的其他電子設備（如照明設備、小型電器等）和諧共處，遵守類似的電磁發射限製，以保障整個(ge) 環境中各種設備的正常運行和兼容性

YY9706.102-2021  該標準等同采用國際標準 IEC60601-1-2，於(yu) 2023 年 5 月 1 日正式實施，標誌著中國醫療器械電磁兼容要求與(yu) 國際全麵接軌

電磁幹擾EMI：傳(chuan) 導發射CE和RE輻射發射測試根據醫療產(chan) 品的分組和分類適用於(yu) 不同的限值，產(chan) 品分組和分類按照 GB 4824-2019《工業(ye) 、科學和醫療（ISM）射頻設備 電磁騷擾特性限值和測量方法》執行，分為(wei) 1 組、2 組、A 類、B 類。其中，A 類適用於(yu) 工業(ye) 環境，B 類適用於(yu) 家用或對電磁幹擾要求較高的場所

電磁抗擾度（EMS）：對於(yu) “生命支持式”醫療產(chan) 品和“非生命支持式”醫療產(chan) 品，射頻傳(chuan) 導抗擾度和射頻輻射抗擾度測試等級有所不同，“生命支持式” 產(chan) 品要求的測試等級通常要高於(yu) “非生命支持式” 產(chan) 品

三     牙科設備行業(ye) 電子部分痛點

牙科設備對精度和功能的要求不斷提高，電子部分需要不斷升級以滿足這些需求。

例如：在口腔種植手術中，設備需要更精準的定位和操作控製，這對電子控製係統的精度和穩定性提出了更高挑戰

精準定位與(yu) 操作控製的核心需求：

亞(ya) 毫米級定位精度: 基於(yu) 錐形束 CT（CBCT）的導航係統可實時匹配術前規劃與(yu) 術中骨組織位置，動態調整鑽頭路徑

動態穩定性控製:手術過程中需抵抗手部抖動、組織反作用力等幹擾，保持操作軌跡的穩定性

多模態協同操作:設備需支持鑽削、銑削、激光切割等多種操作模式，並與(yu) irrigation（衝(chong) 洗）、止血等輔助功能聯動，確保操作連貫性

電磁發射（EMI）超標導致自身或周邊設備幹擾

原理：設備內(nei) 部高頻元件（如電機、電源、處理器）工作時會(hui) 輻射電磁噪聲（如射頻幹擾、諧波）

案例：

牙科手持電機的電刷換向產(chan) 生高頻脈衝(chong) 噪聲，若未有效濾波，可能耦合到顯示屏的驅動電路，導致像素信號紊亂(luan) ，出現閃爍或花屏，功率模塊（如開關(guan) 電源）的 EMI 未被抑製，通過電源線傳(chuan) 導至控製係統，幹擾 MCU 的邏輯信號，引發顯示錯誤（如數據讀取錯誤）

電磁抗擾度（EMS）不足導致自身敏感

原理：設備對外部電磁幹擾（如醫院內(nei) 其他設備的射頻信號、電網波動）缺乏抗擾能力。

案例：

    鄰近的牙科 CT 或激光設備工作時產(chan) 生強電磁場，若顯示屏的驅動芯片未做抗擾設計（如未加屏蔽罩或去耦電容），可能導致顯示控製器誤動作

    電網中的浪湧或諧波（如手術室大功率設備啟停）通過電源線侵入，使顯示屏的電源模塊輸出不穩定，引發顯示異常

電磁環境兼容性設計缺陷

原理：

   設備內(nei) 部各模塊布局不合理，導致電磁耦合（如導線交叉幹擾、接地環路）

案例：

   顯示屏的排線與(yu) 電機驅動線平行布線，形成寄生電容耦合，電機高速運轉時的脈衝(chong) 信號串擾至顯示信號，造成圖像閃爍

   接地係統設計不良（如數字地與(yu) 模擬地混接），導致高頻噪聲通過地線回流至顯示屏電路，幹擾顯示驅動芯片的基準電壓

電子元件老化與(yu) EMC 性能退化的惡性循環

電容失效：

電解電容老化後 ESR（等效串聯電阻）增大，濾波能力下降，電源紋波加劇，可能引發顯示屏供電不穩

屏蔽層腐蝕：

金屬屏蔽罩或導電膠條老化後，電磁屏蔽效能降低，外部幹擾更易侵入電路

接插件鬆動：

連接器接觸不良導致接地阻抗增大，共模噪聲抑製能力減弱，引發信號完整性問題（如顯示數據傳(chuan) 輸錯誤）

EMC 問題加速元件老化

過熱加劇老化：

EMI 濾波不足可能導致電路中感性元件（如電感）發熱增加，加速周邊元件（如電阻、芯片）的熱老化

電應力損傷(shang) ：

持續的電磁幹擾可能使芯片長期處於(yu) 異常工作狀態（如頻繁複位、邏輯錯誤），導致內(nei) 部晶體(ti) 管磨損，縮短壽命

散熱問題與(yu) EMC的耦合效應

散熱不良引發 EMC 性能惡化

   元件溫升導致參數漂移：高溫下，電容容量、電阻阻值可能偏離標稱值，導致濾波電路失效（如 RC 濾波器截止頻率偏移），EMI 抑製能力下降

熱變形引發結構屏蔽失效

   塑料外殼受熱變形後，屏蔽接縫間隙增大（如超過 λ/20，λ 為(wei) 幹擾波長），電磁泄漏增加

EMC 設計影響散熱路徑

屏蔽罩限製散熱：全金屬屏蔽可能阻礙空氣流動，若未設計散熱孔或熱傳(chuan) 導路徑，導致元件在高溫下工作，形成 “散熱差→EMC 惡化→更易故障” 的循環

接地與(yu) 散熱共路徑：不合理的接地設計（如通過散熱片接地）可能使熱噪聲混入地線，加劇電磁幹擾

詳細內(nei) 容，請下載PDF文檔！

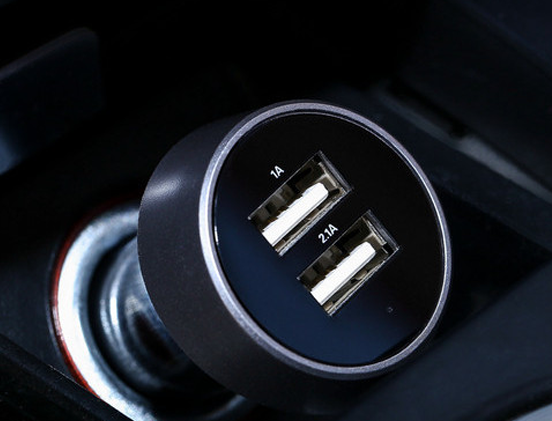

根據 USB2.0 標準，符合 USB 的電源應當在 4.75V 至 5.25V 之間並提供至少為(wei) 0.5A 的連續電流。
但是，仍可能發生一些故障，容易損壞未采取保護措施的下遊電子線路。典型的故障包括：感應式尖峰電壓、連接到高電壓充電器上（用戶操作失誤）、連接到供電質量遭受汙染的電源。雖然典型的計算器電源的電壓控製在 5V +/- 5% ，但這並不意味著 USB 端口的電壓不會(hui) 超過 5.25V 。感應發生的電壓尖峰值可以超過 8V ，並損壞未采取保護措施的外設。尖峰電壓現象發生在電源總線上存在一定的電感且電流發生了快速變化的情況下。電流的快速改變可能來自於(yu) 外設熱插拔、內(nei) 部係統關(guan) 機、或其它內(nei) 部供電波動現象。電感可能是在設計上采用了磁性部件而產(chan) 生，也有可能是由於(yu) 電纜較長以及其它電源總線組成部件所引發。電源總線的電感值越大，在外設內(nei) 產(chan) 生的尖峰電壓現象就越嚴(yan) 重。簡言之，USB 設備可能承受超過 5V 的電壓，並應當針對這種情況采取保護措施。

歡迎與(yu) 乐天堂FUN88技術工程師探討，以及申請免費樣品！

附件：乐天堂FUN88電子醫療設備USB2.0接口保護方案

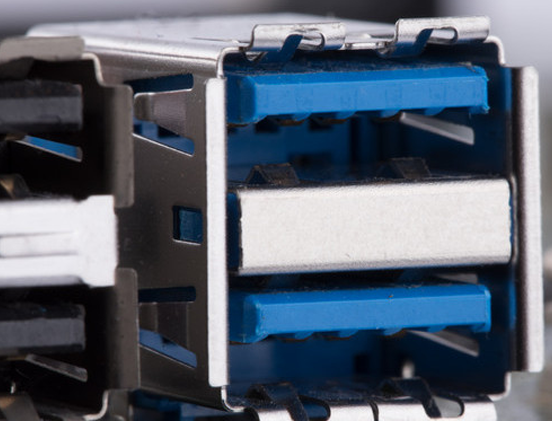

USB3.0 —— 也被認為(wei) 是 SuperSpeedUSB——為(wei) 那些與(yu) PC 或音頻/高頻設備相連接的各種設備提供了一個(ge) 標準接口。新的USB 3.0在保持與(yu) USB 2.0的兼容性的同時，還提供了下麵的幾項增強功能：
