Boost 電路中，選擇電感需要考慮以下幾個關鍵方麵?

來源：乐天堂FUN88電子發布日期：2025-01-22 瀏覽次數：1047次

分享：

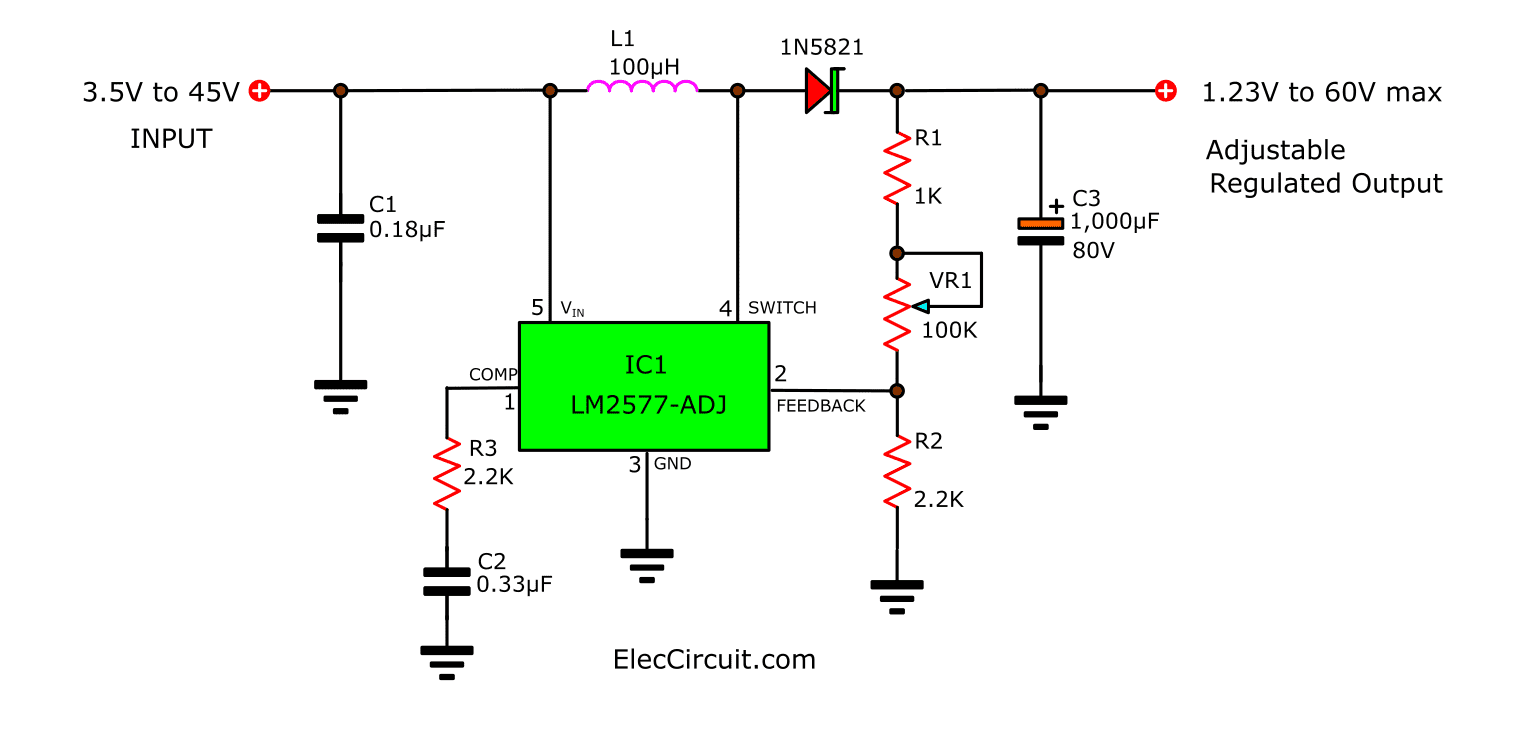

Boost 電路中，選擇電感需要考慮以下幾個關鍵方麵電氣參數


電感值：根據公式

計算，其中是Vin輸入電壓，是Vout輸出電壓，VD是二極管正向壓降，Iout是輸出電流，f是開關頻率。通常，電感值越大，輸出電壓穩定性越好，但會增加體積和成本2。
電流參數：
- 額定電流：電感的額定電流要大於電路中的最大持續工作電流，一般建議選擇額定電流比電路最大電流大 20%-30% 的電感1。
- 飽和電流：電路中的峰值電流不能超過電感的飽和電流，通常要求飽和電流比電路最大電流大 20%-30%。
直流電阻（DCR）：DCR 會導致功率損耗，發熱增加，效率降低。應選擇 DCR 盡可能小的電感，以減少損耗1。
自諧振頻率（SRF）：為保證電感在工作時呈現電感特性，Boost 電路的工作頻率應低於電感自諧振頻率的 10%。
品質因數（Q 值）：Q 值越高，電感的損耗越小，效率越高，但高 Q 值電感成本通常較高。

物理特性

尺寸與封裝：根據電路板空間選擇合適尺寸和封裝的電感，貼片電感適用於高密度電路板，插件電感可用於對散熱要求高或需要大電感值的場合。
磁芯材料：常見的有鐵氧體、鐵粉芯等。鐵氧體磁芯適用於高頻，具有低損耗、高磁導率；鐵粉芯能承受較大直流偏置電流。
繞組：
- 匝數：匝數越多，電感值越大，但要考慮空間和成本限製，以及對電流承載能力的影響。
- 線徑：線徑越粗，電流容量越大，可減小趨膚效應和導線電阻帶來的損耗。

其他因素

成本與供應：在滿足性能要求的基礎上，考慮電感成本和供應商的信譽、供貨能力，選擇性價比高且供貨穩定的產品。
溫度特性：若電路工作環境溫度變化大，要選擇溫度係數合適的電感，確保在不同溫度下性能穩定。
