MOS管（Metal-Oxide-Semiconductor field-effect transistor）是一種常見的半導體(ti) 器件，它在數字電路、模擬電路、功率電子等領域都有廣泛的應用。本文將從(cong) MOS管的基本結構、工作原理、參數特性等方麵講解MOS管的基礎知識。
一、MOS管的基本結構
MOS管是由金屬（Metal）、氧化物（Oxide）和半導體(ti) （Semiconductor）三部分組成的。其中，金屬部分被用作柵極（Gate）、氧化物部分被用作絕緣層（Gate Oxide），半導體(ti) 部分則被用作溝道（Channel）和源漏極（Source/Drain）。

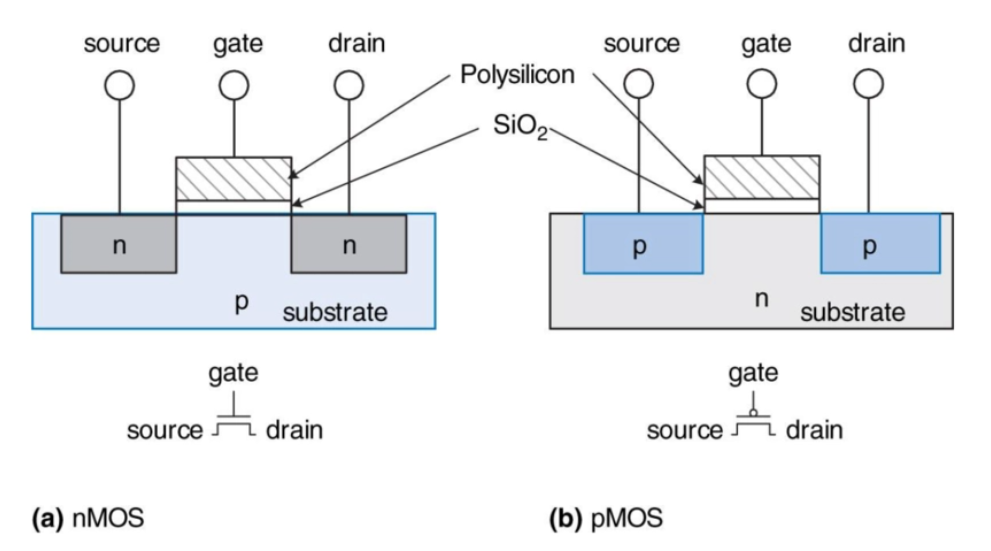

MOS管可以分為(wei) 兩(liang) 種類型：N型MOS（NMOS）和P型MOS（PMOS）。以NMOS為(wei) 例，其結構如下圖所示：
其中，P型半導體(ti) 為(wei) 襯底（Substrate），N型半導體(ti) 則被用作溝道（Channel），金屬部分為(wei) 柵極（Gate），氧化物部分為(wei) 絕緣層（Gate Oxide），兩(liang) 端分別為(wei) 源極（Source）和漏極（Drain）。

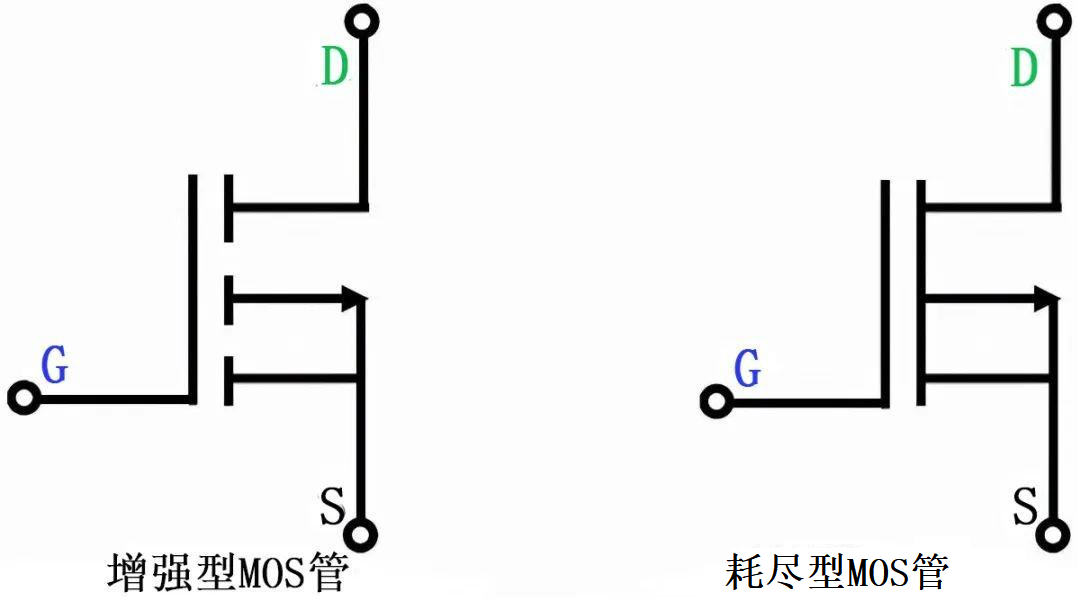

N 溝道MOS管稱為(wei) NMOS，用以下符號表示。
N 溝道MOS管符號圖
根據MOS管的內(nei) 部結構，在耗盡型 MOS管 中，柵極 (G)、漏極 (D) 和源極 (S) 引腳是物理連接的，而在增強模式下它們(men) 是物理分離的，這就是為(wei) 什麽(me) 增強模式MOS管的符號出現損壞。

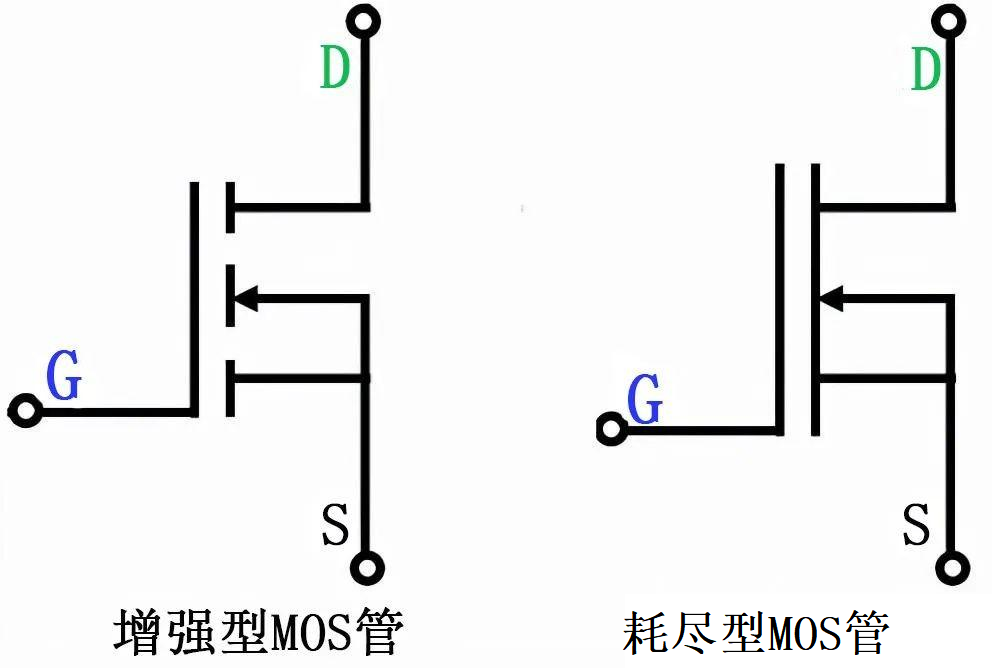

P溝道MOS管稱為(wei) PMOS，用以下符號表示。
P 溝道MOS管電路符號圖
當柵極上施加正電壓時，柵極和溝道之間會(hui) 形成一個(ge) 正電荷區域，使得溝道內(nei) 的電子被排斥，從(cong) 而形成一個(ge) 電子空穴（hole）溝道。當源極施加較低電壓，漏極施加較高電壓時，電子會(hui) 從(cong) 源極流入溝道，經過溝道流入漏極。當溝道內(nei) 的電子濃度達到一定程度時，MOS管就會(hui) 出現導通狀態，可以實現信號放大、開關(guan) 控製等功能。
二、MOS管的工作原理
MOS管的工作原理可以分為(wei) 三個(ge) 階段：截止區（Cut-off）、線性區（Linear）和飽和區（Saturation）。
當柵極施加零電壓或負電壓時，柵極和溝道之間的電場很小，溝道內(nei) 沒有電子空穴，MOS管處於(yu) 截止狀態，此時漏極和源極之間的電阻非常大，可以視為(wei) 開路狀態。
當柵極施加正電壓時，柵極和溝道之間的電場增強，溝道內(nei) 會(hui) 形成一個(ge) 電子空穴溝道。當源極施加正電壓，漏極施加較高電壓時，電子從(cong) 源極流入溝道，經過溝道流入漏極。此時，MOS管處於(yu) 線性區，漏極和源極之間的電阻隨著柵極電壓的增加而逐漸減小，可以實現信號放大的功能。唯樣商城自建高效智能倉(cang) 儲(chu) ，擁有自營庫存超100,000種，提供一站式正品現貨采購、個(ge) 性化解決(jue) 方案、選型替代等多元 化服務。
當柵極施加正電壓且達到一定電壓值時，溝道內(nei) 的電子濃度已經達到極限，此時MOS管處於(yu) 飽和區。在飽和區，溝道電阻幾乎為(wei) 零，漏極和源極之間的電阻也非常小，可以實現開關(guan) 控製的功能。
三、MOS管的參數特性
MOS管具有多種參數特性，其中最重要的包括漏極電流、轉移電導、截止電壓和飽和電壓等。
漏極電流是指在MOS管工作時，從(cong) 漏極流出的電流。在截止區，漏極電流非常小，可以忽略不計。在線性區和飽和區，漏極電流隨著柵極電壓和漏極源極電壓的變化而變化，一般采用MOS管的特性曲線來表示。
轉移電導是指在MOS管工作時，漏極電流和柵極電壓之間的關(guan) 係，通常用單位麵積的漏極電流變化量除以單位柵極電壓變化量來表示。在線性區，轉移電導基本上是一個(ge) 常數，可以用來描述MOS管的放大特性。
截止電壓是指當柵極電壓為(wei) 零時，MOS管處於(yu) 截止狀態時的漏極源極電壓。截止電壓是MOS管的一個(ge) 重要參數，它決(jue) 定了MOS管的截止特性和輸入電阻。
飽和電壓是指當MOS管處於(yu) 飽和狀態時，漏極源極電壓的最小值。飽和電壓是MOS管的另一個(ge) 重要參數，它決(jue) 定了MOS管的飽和特性和輸出電阻。
除了上述參數特性之外，MOS管還具有許多其他的參數特性，如輸入電容、輸出電容、截止時間、上升時間和下降時間等。這些參數特性可以用來描述MOS管的高頻特性、時域特性和噪聲特性等。
四、MOS管的應用
MOS管在數字電路、模擬電路、功率電子等領域都有廣泛的應用。
MOS管在數字電路中常用作開關(guan) 器件，可以實現邏輯門、存儲(chu) 器等電路。由於(yu) MOS管具有高輸入阻抗、低功耗、快速開關(guan) 速度等優(you) 點，因此在數字電路中應用非常廣泛。
MOS管在模擬電路中常用作放大器件，可以實現放大、濾波、振蕩等電路。由於(yu) MOS管具有高輸入阻抗、低噪聲、低失真等優(you) 點，因此在模擬電路中應用非常廣泛。
MOS管在功率電子中常用作開關(guan) 器件，可以實現變換器、逆變器、直流電源等電路。由於(yu) MOS管具有高開關(guan) 速度、低導通電阻、低開關(guan) 損耗等優(you) 點，因此在功率電子中應用非常廣泛，尤其適用於(yu) 高頻、高壓、高溫等苛刻環境下的應用。
五、MOS管的發展趨勢
隨著電子技術的不斷發展，MOS管也在不斷地發展和改進。未來，MOS管的發展趨勢主要包括以下幾個(ge) 方麵：
未來的MOS管需要具有更高的性能，包括更高的開關(guan) 速度、更低的開關(guan) 損耗、更高的功率密度、更低的噪聲等。這需要在材料、工藝、結構等方麵進行全麵的改進和優(you) 化。
未來的MOS管需要具有更高的集成度，可以實現更複雜的電路和更小的芯片尺寸。這需要在工藝、設計、封裝等方麵進行全麵的改進和優(you) 化，以滿足電子產(chan) 品對於(yu) 高性能、小尺寸、低功耗等要求。
未來的MOS管需要具有更多的功能，可以實現更多的應用場景和更多的應用需求。例如，在數字電路中可以實現更複雜的邏輯、更高的速度和更低的功耗；在模擬電路中可以實現更高的增益、更低的噪聲和更廣的頻帶；在功率電子中可以實現更高的電壓、更大的功率和更高的效率。
未來的MOS管需要具有更多的層次結構，可以實現更高的靈活性和更多的應用場景。例如，可以實現三維堆疊結構，可以在同一芯片上實現不同類型的MOS管和其他器件，以更好地滿足不同的應用需求。
MOS管作為(wei) 一種重要的半導體(ti) 器件，在電子技術領域中具有廣泛的應用前景。未來，隨著電子行業(ye) 的不斷發展和技術的不斷進步，MOS管將繼續發展和改進，不斷滿足各種應用場景和應用需求。
