等離子體(ti) 形成的基本原理涉及到物質被加熱至足夠高溫度以使其電離，將電子從(cong) 原子或分子中解離出來形成自由電子和帶正電的離子。以下是等離子體(ti) 形成的主要步驟：

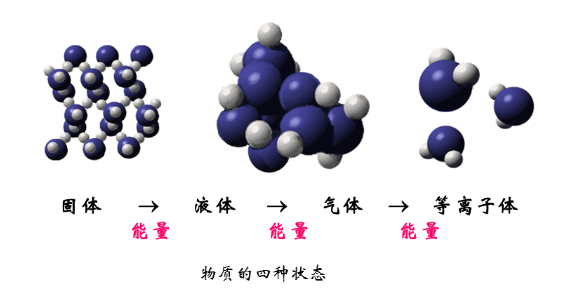

1. 加熱：物質被加熱到足夠高的溫度。高溫可以通過電擊、高能光或熱能等形式提供。

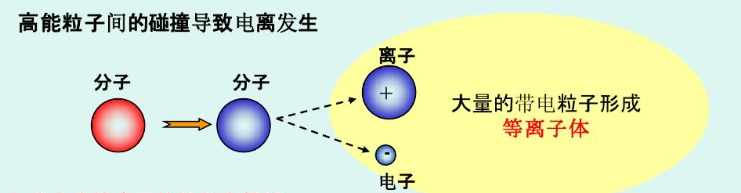

2. 離子化：高溫使物質的原子或分子獲得足夠的能量，引發電離現象。在這個(ge) 過程中，束縛在原子或分子中的電子被解離出來，形成自由電子和帶正電的離子。

3. 電中性：在等離子體(ti) 中，電子和離子以及中性原子之間存在著相互碰撞和相互作用，保持了整體(ti) 的電中性。

4. 自持和結構：等離子體(ti) 具有自持性，即電子和離子在電場的作用下自由運動，而不需要外部驅動力。等離子體(ti) 形成後，可以形成各種不同的結構，如等離子體(ti) 雲(yun) 團、等離子體(ti) 束等，這些結構在等離子體(ti) 物理學和應用中起著重要的作用。

等離子體(ti) 在自然界和實驗室中都存在，例如太陽等離子體(ti) 、火焰等離子體(ti) 、放電等離子體(ti) 等。由於(yu) 其獨特的物理性質，等離子體(ti) 在等離子體(ti) 物理、核聚變研究、半導體(ti) 製造、照明、等離子體(ti) 處理以及等離子體(ti) 醫學等領域具有廣泛的應用。

高密度等離子雲(yun) 團（High-density plasma cloud）是指具有高電子密度和離子密度的等離子體(ti) 區域。利用高密度等離子雲(yun) 團的主要目的是進行等離子體(ti) 物理研究和應用，其中一些典型的用途包括：

1. 物理研究：高密度等離子雲(yun) 團可以用於(yu) 研究等離子體(ti) 的物理性質和行為(wei) ，如等離子體(ti) 中的電子和離子相互作用、粒子加熱和輸運、等離子體(ti) 波動等。這些研究對於(yu) 理解等離子體(ti) 物理學的基本原理以及開發新的等離子體(ti) 應用具有重要意義(yi) 。

2. 等離子體(ti) 加工：高密度等離子雲(yun) 團可以用於(yu) 等離子體(ti) 加工，例如等離子體(ti) 刻蝕、等離子體(ti) 沉積和等離子體(ti) 聚合等。等離子體(ti) 加工是一種常用的材料加工技術，可以在微納米尺度上進行精確的控製，用於(yu) 製備微電子器件、光學器件、生物芯片等。

3. 聚變研究：高密度等離子雲(yun) 團對於(yu) 研究核聚變也很重要。在核聚變實驗中，需要將氫等離子體(ti) 加熱至高溫並保持高密度，以實現核聚變反應。高密度等離子雲(yun) 團的產(chan) 生可以提供核聚變反應所需的條件，為(wei) 研究和開發核聚變技術提供基礎。

總之，利用高密度等離子雲(yun) 團可以進行等離子體(ti) 物理研究、等離子體(ti) 加工和核聚變研究等領域的實驗和應用，推動等離子體(ti) 科學和技術的發展。

在隧道爆破中，金屬的等離子雲(yun) 團可以形成電位差。這是因為(wei) 在爆炸或高電流過程中，大量電荷在金屬中移動會(hui) 導致電位差的產(chan) 生。

電位差可能引發電弧放電，產(chan) 生火花，造成燃燒和爆炸的風險。為(wei) 了解決(jue) 這個(ge) 問題，一些措施可以采取：

1. 接地：通過將金屬等離子雲(yun) 團與(yu) 地麵連接，可以將電荷釋放到地麵，減小電位差的產(chan) 生。接地可以通過引入導電材料連接到地線或使用專(zhuan) 門設計的接地裝置來實現。

2. 屏蔽和隔離：使用絕緣材料對金屬等離子雲(yun) 團進行屏蔽和隔離，使其與(yu) 其他物體(ti) 和環境隔離開來，減少電位差的傳(chuan) 播和放電風險。

3. 電力管理：在隧道爆破中，合理管理電源供應和電流流向也可以減小電位差。例如，控製電流的大小和方向，確保電荷均勻分布。

這些措施有助於(yu) 減小金屬等離子雲(yun) 團形成的電位差，降低火花和電弧放電的風險，確保隧道爆破過程的安全性。在實際應用中，需要根據具體(ti) 情況綜合考慮采取適當的防護措施。
