一. BNC 視頻接口防雷保護
共模二極保護 (指視頻同軸電纜離高壓線或易受直擊雷傳(chuan) 導介質距離在 50 米內(nei) 的設備保護）
|
器件型號 |
封裝 |
尺寸mm |
結電容.典型值 |
ESD robustness (IEC61000-4-2) |
備注 |
|
2R075L |
Dip |
5.5*6.0 |
0.8PF |
2.5KA /8/20US |
直插氣體(ti) 放電管GDT 注 ：A 貼片氣體(ti) 放電管GDT 注 ：A 自恢複保險絲(si) 放電管
|
|
GDT/SMD1812-091 |
4532/1812 |
4.5*3.2 |
0.6PF |
2KA /8/20US |
|
|
SMD1206－010 |
3016/1206 |
3.0*1.6 |
100mA |
80A |
|
|
INT.P0800SB-L |
SMB |
4.5*3.2 |
30PF |
80A |

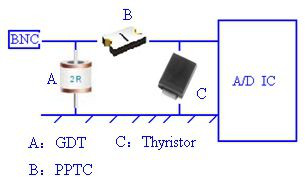

1.GDT 為(wei) 乐天堂FUN88的陶瓷氣體(ti) 放電管，做共模保護，保證前端的瞬間高壓的保護作用，它能將高浪湧電壓處理到 90V 左右，這樣有利於(yu) 第二次處理。
選插件：2RX090L-8,它具有 P 秒級動作速度，動作電壓：72V~108V，級間電容為(wei) 小於(yu) 1PF（1MHZ 下）選貼片：SMD1812-091，它具有 P 秒級動作速度，動作電壓：63V~117V，級間電容為(wei) 小於(yu) 1PF（1MHZ 下）
2.PPTC 是指乐天堂FUN88電子提供的自恢複保險絲(si) ，它能有效防止雷擊產(chan) 生的感應電流或者因接口接插過程產(chan) 生的電流異常，對後端進行隔離保護，電流異常結束後，自恢複保險絲(si) 將恢複正常工作。其重要一點，它可以協同第一級氣放電管與(yu) 第二級 TVS 的動作時間，也稱為(wei) ：耦合保護一般情況選型為(wei) ：SMD1206-012L（60V 125mA Case:1206 貼片），它內(nei) 阻範圍為(wei) ：1.5~3.6Ω，若有特殊的視頻驅動芯片，則要考慮內(nei) 阻的影響。
3.Thristor 為(wei) 細保護，它將前級尚未處理的浪湧完成二次處理，讓殘留的浪湧電壓足夠小，以致於(yu) 保護視頻解碼等相關(guan) 電路。
器件選擇：INT.P0080SB-L 低殘壓型。
二 . DVI 接口保護

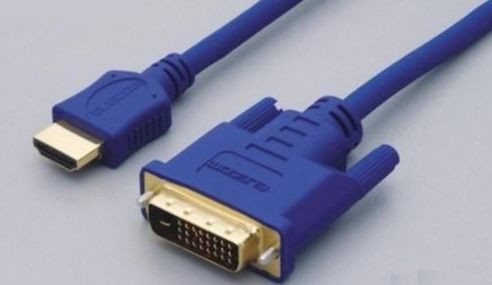

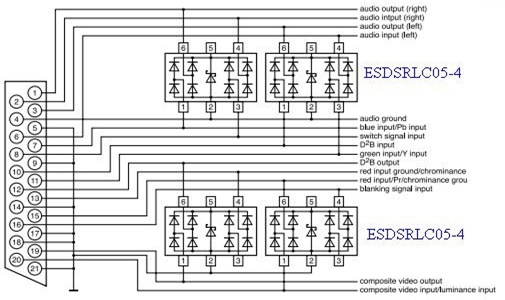

我們(men) 提供ESD保護器件，分立和集成式的，在通常視頻產(chan) 品設備上，很容易Layout給DVI 接口的保護。如：YC輸入，YPbPr，音頻L / R，RGB等，對於(yu) A / V接口，我們(men) 推薦綜合解決(jue) 方案ESDSRLC05-4 或 ESD0524P 。
|
器件型號 |
封裝 |
尺寸mm |
結電容.典型值 |
ESDrobustness (IEC61000-4-2) |
備注 |
|
ESDSRVLC05-4 |
SOT-23-6L |
2.92*2.82*0.4 |
0.35PF |
C：+12KV A：+17KV |
LC低電容
|
|
ESD0524P |
DNF-10-2.5 -10 |
2.5*1.0*0.6 |
0.35PF |
C：+10KV A：+15KV |
|
三 . TV side panel

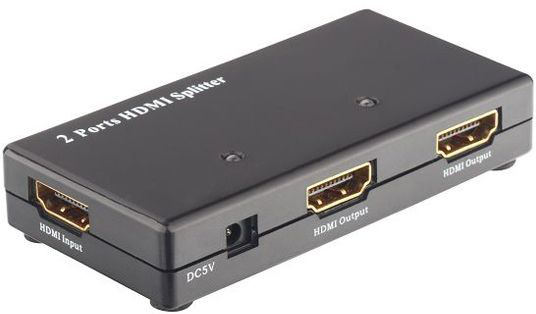

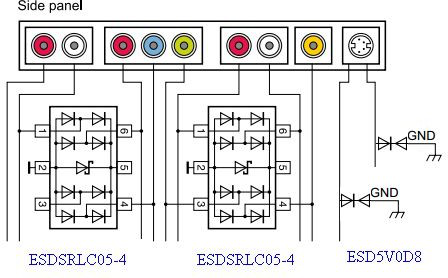

對於(yu) 設計VGA輸入接口PC的視頻輸出，DVD、機頂盒等視頻設備，這些集成式器件結合ESD保護和同步信號緩衝(chong) 特點，我們(men) 的推薦的ESDSRLC05-4或ESD5V0D8。
|
器件型號 |
封裝 |
尺寸mm |
結電容.典型值 |
ESDrobustness (IEC61000-4-2) |
備注 |
|
ESDSRVLC05-4 |
SOT-23-6L |
2.92*2.82*0.4 |
0.35 PF |
C：+12KV A：+17KV |
LC低電容 |
|
ESD5V0D8 |
SOD－882 |
1.0*0.6*0.5 |
0.35PF |
C：+10KV A：+10KV |
|
