DC/DC和LDO，該不該加TVS保護？

  電子行業(ye) ，對於(yu) 在DC/DC、LDO的輸入和輸出端是否加TVS（瞬態抑製二極管），很多人一直在糾結？

首先，我們(men) 來認識什麽(me) 叫DC/DC和LDO？

           DC/DC是指直流到直流電壓，線性式和開關(guan) 式穩壓器的總稱，它可以包含升壓和降壓。

           LDO是low dropout regulator 中文意思：低壓差線性穩壓器

從(cong) 表麵來看，最主要的差異，是相對於(yu) 傳(chuan) 統的線性穩壓器來說的。傳(chuan) 統的線性穩壓器，如78xx係列的芯片都要求輸入電壓要比輸出電壓高出2v~3V以上，否則就不能正常工作，而LDO，從(cong) 3.3V到2.5V 隻有0.8V電壓差。原理相當於(yu) 一個(ge) 電阻分壓來實現降壓，能量損耗大，降下的電壓轉化成了熱量，降壓的壓差和負載電流越大，芯片發熱越明顯。這類芯片的封裝比較大，便於(yu) 散熱。而DC/DC降壓芯片：在降壓過程中能量損耗比較小，芯片發熱不明顯。芯片封裝比較小，能實現PWM數字控製。

兩(liang) 者的EMC特性差異：DC/DC:效率高，噪聲大；  LDO:噪聲低，靜態電流小；

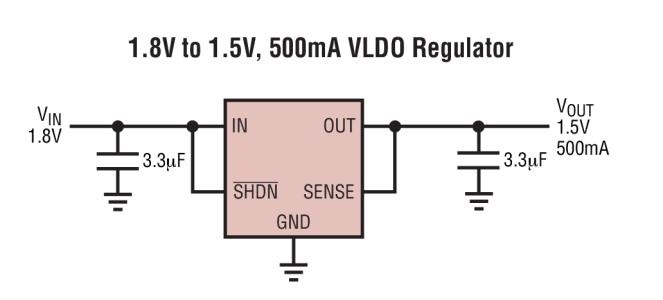

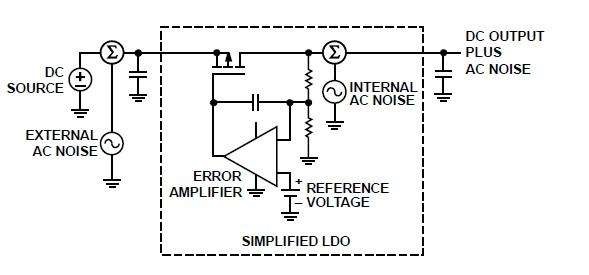

LDO的EMC特性：線性穩壓器的成本低，噪音低，靜態電流小，這些是它的重大優(you) 點。它需要的外圍電路元件也很少，一般隻需要一兩(liang) 個(ge) 旁路電容。現在隨著半導體(ti) 技術，在我國發展，主流的LDO線性穩壓器可達到以下指標：輸出噪聲28μV，PSRR為(wei) 62dB，靜態電流1μA或更低，電壓降隻有100mV

DC-DC的EMC特性：就是轉換效率高，可以大電流，但輸出幹擾較大，體(ti) 積也相對較大。

一般在電流我們(men) 認為(wei) 小於(yu) 2.5A以內(nei) ，隨著工藝越來越穩定，可以更大的電流；而Input電壓和output電壓差小於(yu) 2.5V，建議用LDO。這是乐天堂FUN88研發團認的”雙2.5理論“。還有高的噪音和紋波抑製；占用PCB板麵積小，如手機等手持電子產(chan) 品；電路電源不允許使用電感器，如手環，穿戴設備；電源需要具有瞬時校準和輸出狀態自檢功能； 要求穩壓器低壓降，自身功耗低；要求線路低成本。

其次，談談是否要加TVS或ESD的問題？

         理由1：關(guan) 於(yu) 低於(yu) 5V電壓的LDO，我們(men) 的建議應該加TVS或ESD；因為(wei) 現在在LDO市場的質量良莠不齊，很多品質介於(yu) 臨(lin) 界值的產(chan) 品，很容易受到外部幹擾；

         理由2：很多品牌宣稱有多少等級的浪湧能力，在專(zhuan) 業(ye) 人士評估下來，的確有一些企業(ye) 的產(chan) 品對於(yu) 幹擾能力做得很不錯，但局限於(yu) 產(chan) 品的空間和芯片工藝，大部份產(chan) 品是很難達到實際要求，但也要在，這些器件都是放在PCBA的中間居多，降噪聲的電容等濾波電路設計比較充份！

最後：如何加？加在什麽(me) 位置？

         我們(men) 的建議一般在INPUT端，特別是電源的Vin端，這樣的話有利經過處理的電壓後級等到更幹淨，更穩定的，更有電源質量的電壓，這樣有利於(yu) MCU，單片機等集成芯片，提高它的產(chan) 品質量，增強產(chan) 品的使用壽命！

關(guan) 於(yu) 加什麽(me) 型號？更多設計可以聯係技術工程師！

乐天堂FUN88電子：《smbj.smaj》
